Подробная информация о продукте:
|
| Название продукта: | циркуляторы волокна 1550нм, или режима циркулятора стекловолокна 1310 нм одиночного | Тип разъема: | Соединители ФК ПК/АПК |
|---|---|---|---|
| Тип режима: | SM | PDL: | ≤0.2dB |
| возвращение потерь: | ≥ 50дБ | Перекрестные помехи: | ≥ 45dB |
| Тип волокна: | Хи1060 | Порт нум: | 3 порта |
| Диапазон длины волны: | 1280 - 1340 нм или 1280 до 1400 нм | Размер пакета: | 34кс8.4кс8.4 (П1) мм |
| Высокий свет: | splitter волокна одиночного режима,волоконно-оптического кабеля разделитель |
||

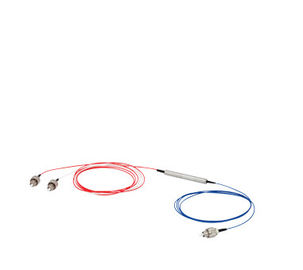

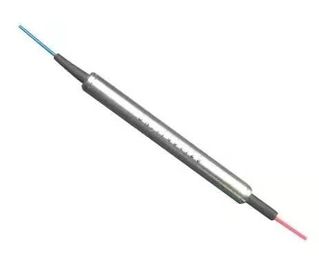

Название продукта циркулятора стекловолокна
циркуляторы волокна 1550нм, или режима циркулятора стекловолокна 1310 нм одиночного
Описание циркулятора стекловолокна
Что циркулятор стекловолокна
Функция циркулятора стекловолокна подобна этому из циркулятора микроволны.
Прибор мултипорт три или больше портов. Лигхтваве передан от одного порта следующему последовательному порту с минимальной потерей но прегражен от одного порта к предыдущему порту.
Оптически циркуляторы сперва были использованы в системах телекоммуникаций. Однако, с готовым наличием недорогих и высокопроизводительных циркуляторов, они также использованы в воспринимать и отображать поля.
Оптически циркулятор прибор 3-порта который позволяет свету путешествовать в только одном направлении.
Порт 1 сигнала входя в выйдет из порта 2 с минимальной потерей, пока порт 2 сигнала входя в выйдет из порта 3 с минимальной потерей. Светлый входя в порт 2 испытывает большое количество потери на порте 1, и порт 3 света входя в испытывает большое количество потери на портах 2 и 1.
Оптически циркуляторы не-взаимные приборы. Это значит что любые изменения в свойствах света причиненного путем проходить через прибор не обращены путем путешествовать в противоположном направлении.
Особенности циркулятора стекловолокна
Высокая потеря изоляции & высокого дохода
Низкие вносимая потеря & ПДЛ
Оптически эпоксидная смола пути освобождает
Применения циркулятора стекловолокна
Спецификации циркулятора стекловолокна
| Деталь | Блок | Параметры | |||
| Работая длина волны | нм | 1064 | |||
| Ширина полосы частот | нм | ±5 | ±10 | ±20 | ±30 |
| Изоляция | дБ | ≥25 | ≥23 | ≥20 | ≥20 |
| Ввод Loss@Band, 23℃ | дБ | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| ПДЛ | дБ | ≤0.2 | |||
| Возвращенная потеря | дБ | ≥ 50 | |||
| Перекрестные помехи | дБ | ≥ 45 | |||
| ПДЛ | дБ | ≤ 0,1 | |||
| Максимальная оптически сила | мВ | ≤ 300 | |||
| Тип волокна | / | Хи1060 | |||
| Температура деятельности | 0к | 0~50 | |||
| Температура хранения | 0к | -40~85 | |||
| Размер пакета | мм | 34кс8.4кс8.4 (П1) | |||
Примечание:
2. Подлежат, что изменяют спецификации без предварительного уведомления.
Размер циркулятора стекловолокна (мм)
Данные по СиркулаторОрдеринг стекловолокна (пример: КИР-12210)
| КИР | □ | □ | □ | □ | □ |
| Длина волны | Ширина полосы частот | Тип волокна | Длина волокна | Тип соединителя | |
|
1.1064нм |
1.±5нм |
волокно 1.250μм |
1.0.5 +/- 0,1 м |
соединитель 0.Но |
