Подробная информация о продукте:
|
тип режима: | одиночный режим | Вносимая потеря: | дБ ≤ 2,5 |
---|---|---|---|
Тип соединителя: | СК/УПК | Нубер каналов: | канал 8 |
Длина волны: | 1470-1610нм | Пульсация Пассбанд: | ≤0.30дБ |
Возвращенная потеря: | ≥45дБ | Дерективиты: | ≥50дБ |
Тип волокна: | Корнинг СМФ-28 ультра | ||
Высокий свет: | вдм в стекловолокне,коробка прекращения волокна держателя стены |

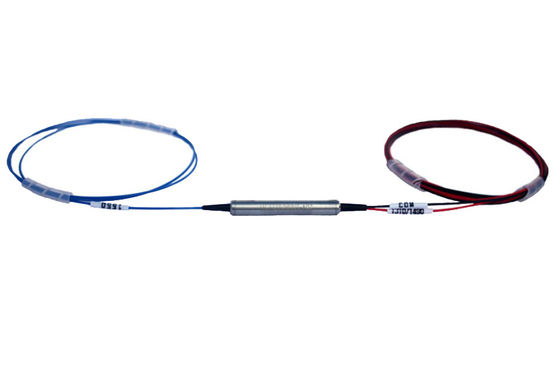

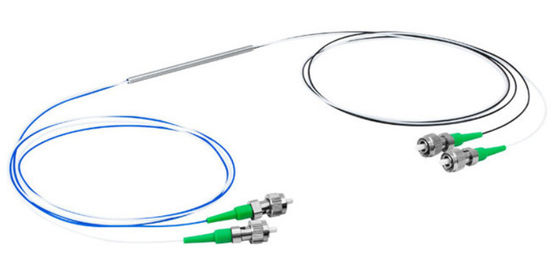

1550нм Пасс/980нм отражают сплиттер волокна ВДМ фильтра ФВДМ 980/1550нм оптический
Описание
Мультиплексор разделения длины волны фильтра 1310/1550нм основан на экологически стабилизированной тонкопленочной технологии фильтра. Приборы совмещают или отделяют свет на различной длине волны в широком диапазоне длины волны. Они предлагают очень низкую вносимую потерю, низкую зависимость поляризации, высокую изоляцию и превосходную экологическую стабильность. Наивысшей мощности регулируя возможность можно достигнуть через уникальную обработку отрезка провода и высококачественное покрытие АР. Эти компоненты обширно были использованы в усилителях ЭДФАс, Раман, сетях ВДМ и оптических инструментах волокна.
ВДМ основан на доказанной тонкопленочной технологии фольтер. Этот ВДМ широко использован в системе оптической связи волокна и ЭДФА где квартира и широкие работая диапазоны необходимы.
2.Феатурес:
Широкий диапазон Оператинг
Высокая изоляция канала
Низкая вносимая потеря
Высокие надежность и стабильность
3.Аппликатионс:
ЭДФА
ФТТХ
Система КАТВ
Система ВДМ
Применения
Получать доступ к сетям
Системы ВДМ метро
Системы ВДМ долгого пути
Сети предприятий
Спецификации
Деталь | Блок | Параметры |
Дистанционирование канала | ГХз | 200 |
Диапазон длины волны | C- или ИТУ Л-диапазона направляет 186,6 до 196,1 ТХз | |
Пассбанд | ГХз | ≥+/- 33 |
Пульсация пассбанд передачи | дБ | ≤0.3 |
Вносимая потеря передачи | дБ | ≤1.0 |
Пульсация пассбанд отражения | дБ | ≤0.2 |
Вносимая потеря отражения | дБ | ≤0.4 |
Изоляция передачи (канал аддж) | дБ | ≥30 |
Изоляция передачи (канал не-аддж) | дБ | ≥50 |
Изоляция отражения | дБ | ≥13 |
Потеря иждивенца поляризации | дБ | ≤0.2 |
Рассеивание режима поляризации | пс | ≤0.2 |
Направленность | дБ | ≥50 |
Возвращенная потеря | дБ | ≥45 |
Оптически регуляция силы | мВ | ≥500 |
Нагрузка при испытании на разрыв | Н | ≥5 |
Температурная амплитуда рабочей температуры | -5 до 70 | |
Диапазон температур хранения | -40 до +85 0К | |
Тип волокна | СМФ-28е | |
Размер пакета | мм | 5,5 кс 34мм |
Примечание: Все спецификации основаны на приборах без соединителей, и гарантированы сверх
длина волны, поляризация и температура.
Рисовать размеров (мм)
Спектральный график (дБ)
Упорядочение информации
Продукт | Частота канала | Трубка | Длина волокна | Соединитель |
200Г | Решетка ИТУ | волокно 1=250ум | 1=0.5+/-0.1м | соединитель 0=Но |
Фильтр ДВДМ | В К-диапазоне | волокно 2=900ум | 2=1.0+/-0.1м | 1=ФК/УПК |
3=Отерс | 3=отерс | 2=ФК/АПК | ||
3=СК/УПК | ||||
4=СК/АПК | ||||
5=ЛК |
