Мультимодные соединители оптического волокна LC SX 0.9mm 2.0mm

Симплексные соединители оптического волокна LC SX 0.9mm 2.0mm дуплекса 3.0mm мультимодные

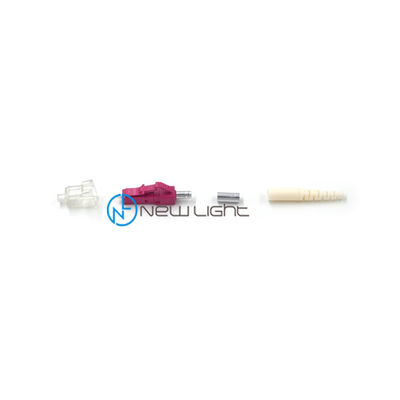

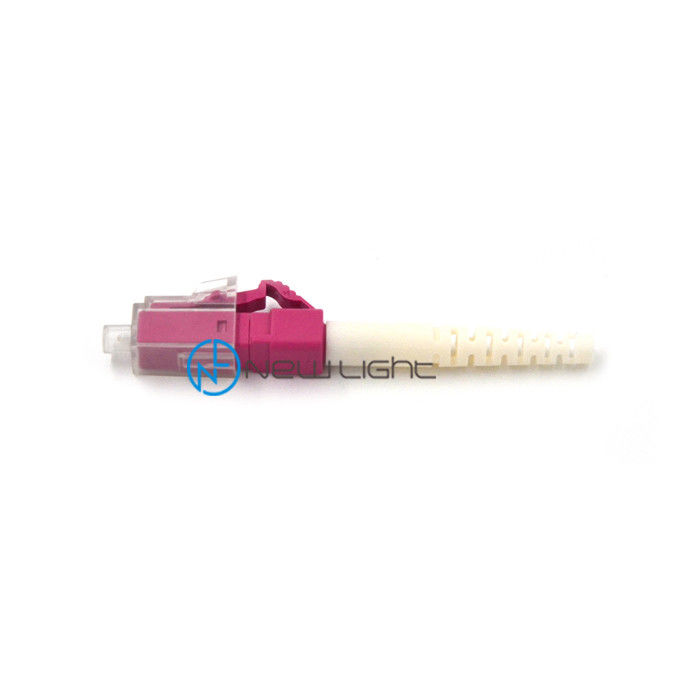

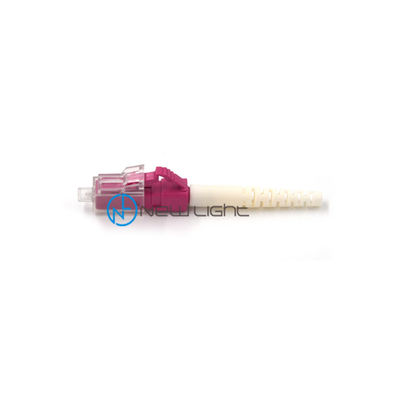

Соединитель LC сперва. LC (светящийся соединитель) сперва был начат Lucent Technologies как ответ к потребности их основными клиентами для небольшого и низкого соединителя вносимой потери. После этого дизайн LC был унифицирован в EIA/TIA-604-10 и предложен другими изготовителями. Размер ferrule соединителя LC 1,25 mm, половина размера ferrule соединителя SC. Соединитель LC расклассифицирован для 500 сопрягая циклов и своя типичная вносимая потеря 0,25 dB. Твердые причины что соединитель LC предпочитаемый тип соединителя для высокопроизводительной сети. Соединитель LC имеет небольшой размер, он занимает конструкция разделени-рукава и цилиндрический ferrule (обычно керамический) от соединителя SC, и он может иметь дизайн нажим-и-защелки обеспечивая тяг-защитную стабильность в держателях шкафа системы.

Гибкий провод оптического волокна одиночного режима ST/PC ST/UPC ST/APC симплексный двухшпиндельный мультимодный конструирован с типом соединителем высокой эффективности гибридным или одиночным и использован для применений сети. Свое оптически представление испытанное 100% (вносимая потеря, определенные клиентом длина и возвращенная потеря). Этот гибкий провод оптического волокна доступен в стандартных цветах как желтый цвет, апельсин, Aqua или пурпур и другие цвета доступны по требованию. Куртка кабеля наружная доступна в PVC, низком дыме нул галоидов (LSZH) и ПК, UPC, тип соединителя APC доступен. Он имеет высокую концентричность 0,098 в (2,5 mm) керамическом ferrule для FC, ST, SC и 0,049 в (1,25 mm) керамическом ferrule для LC и MU. Он обеспечивает клиента удовлетворял требования.

Соединители оптического волокна использованы на обоих концах прыгуна волокна для того чтобы достигнуть поперечных связей волокон. Много типов соединителей развитых для соединительных кабелей оптического волокна. Например, однорежимные сети использовали соединители FC или SC в приблизительно тот же самой пропорции как ST и SC в мультимодных установках. Для выбора свойственного кабеля заплаты оптического волокна, соединитель оптического волокна очень важный фактор, который нужно рассматривать. Соединитель LC общий тип соединителя используемый в соединительных кабелях оптического волокна. LC к кабелю заплаты волокна LC кабель заплаты прекращенный на обоих кончается с соединителями LC. Следующий текст дает детальное введение LC кабелям заплаты волокна LC.

Соответствие стандартов

. Требования к Telcordia (в прошлом Bellcore) GR-326-CORE родовые для одиночного режима
оптически соединители и собрания прыгуна.
. Спецификация IEC 874-1 родовая для соединителей и кабелей оптического волокна
. ANSI/TIA-568-C.3, ISO/IEC 11801 2-ой Ed., EN 50173 CENELEC, UL94V-0
. Тариф кабеля пожаробезопасный: Стандарт OFNR или IEC60332-3

Особенности

. 100% испытани по оптически представление (вносимая потеря
Длина & потеря возвращения определенные клиентом)
. Стандартный цвет желт, оранжев, Aqua или пурпуры,
другие цвета доступные по требованию
. Куртка кабеля наружная доступная в PVC, низком дыме нул галоидов (LSZH)
. ПК, UPC, соединители APC печатает доступное
. Высокий ferrule для FC, ST концентричности 2.5mm керамический, SC
и ferrule 1.25mm керамический для LC и MU
. Доступный в G652D, G657A, OM1, OM2, OM3 и OM4
. Маркировки положения A/Position b
. Доступный в 0.9mm, 1.6mm, 2.0mm, размеры 3.0mm

ПРИМЕНЕНИЯ

· CATV
· Активное прекращение прибора
· Телекоммуникационные сети
· Метро
· Локальные сети (LANs)
· Введенные информачи сети
· Испытательное оборудование
· Точные установки
· Сети широкого пространства (WANs)
· Промышленный, медицинский & военный

ОСОБЕННОСТЬ

· Низкая вносимая потеря и заднее отражение
· Цельная конструкция и тяг-защитный дизайн
· Свободно-плавая ferrule пре-радиусов керамический
· Ключ анти--вращения точности и коррозионностойкое тело
· Разнообразие типов и цветов ботинка

Соединитель APC тип соединителя волокна который уменьшает backreflection должное к 5° к угл-блеску 15° приложенному к конечным граням. Как проиллюстрированный в следующем изображении.

Угл-отполированные соединители следует только сопрячь к другим угл-отполированным соединителям. Сопрягать к соединителю отполированному не-углом причиняет очень высокую вносимую потерю. Вообще угл-полируемые соединители имеют более высокую вносимую потерю чем хороший качественный прямой физический контакт одни.
«Ультра» качественные соединители могут достигнуть соответствующего заднего отражения к двинутому под углом соединителю соединенный, но двинутое под углом соединение поддерживает низкое отражение задней части даже когда отключен конец выхода волокна.

Двигать под углом-отполированные соединения различены заметно при помощи зеленого ботинка сброса напряжения, или зеленого тела соединителя. Части типично определены путем добавление «/APC» к имени.
Например, двинутый под углом соединитель FC может быть обозначен FC/APC, двинутый под углом соединитель LC может быть обозначен LC/APC, etc.

Значение возвращенной потери для сопрягаемых соединителей APC в поле типично будет больше чем dB -65. Для соединения UPC, нормально dB -55.
Когда соединители unmated-такие как неиспользованные порты в потере возвращения рамки- распределения FTTP для соединителей APC dB -65 или большие, сравненный к соединителям UPC которые будут по соседству dB 14.

Особенности:

►Исполняет с IEC 61754-20 и TIA 604-2

►Низкая вносимая потеря и заднее отражение

►Штифт сформировал снабжение жилищем для легкого прекращения

►Тело покрытое никелем латунное

►Ferrule Zirconia керамический с финишем ПК верхнего сегмента

►RoHS, ДОСТИГАЕМОСТЬ SvHC уступчивое

Применения:

►Локальные сети

►Введенные информачи сети

►Применение распределения

►Распределение предпосылкам

►Equipmen теста и лаборатории

Простота в использовании

Параметр

больше соединителя для ссылки

Как приказать

1. Тип соединителя: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. тип режима: одиночный режим (UPC и APC)/multi режим (ПК)
3. диаметр кабеля: 0,9/2,0/3,0 mm (смогите подгонял другой диаметр)
4. материал для покрытий: PVC/LSZH
5. отсчет волокна: 4 ядров/6core/8 ядров /12 ядр ядр/24core/48 ядр/96 простых/дуплекса/и так далее
6. тип кабеля: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. длина гибкого провода: согласно вашему требованию
Соединитель 8.MPO/MTP должен позволить нам знать которые метод (тип тип типа a/b /C), мужской или женщина, отсчет волокна (4/8/12/16/24/32 волокон)
