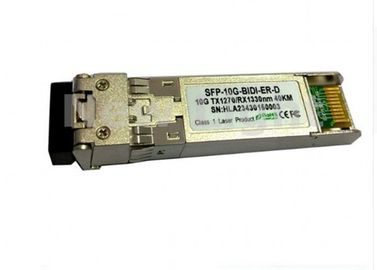

Подробная информация о продукте:
|
| имя: | Приемопередатчик SFP BIDI | Расстояние: | 40 км |
|---|---|---|---|
| режиме: | одиночный режим | Тариф передачи данных: | 10G |
| длина волны: | 1270/1330nm | Тип разъема: | LC |
| Высокий свет: | Приемопередатчик локальных сетей гигабита,приемопередатчик волокна одиночного режима |
||
АБСОЛЮТНЫЙ МАКСИМУМ ОЦЕНОК
| Параметр | Символ | Минимальный. | Макс. | Блок | Примечание |
| Подача напряжения | Вкк | -0,5 | 4,0 | В | |
| Температура хранения | -40 | 85 | °К | ||
| Относительная влажность | 85 | % |
Примечание: Стресс свыше максимальных абсолютных оценок может причинить постоянное повреждение к модулю
Особенность:
*Суппорц 9.95Гб/с к тарифам данных 10.3Гб/с
Приемопередатчик соединителя двухнаправленный СФП+ ЛК *Симплекс оптически
*Дигитал диагностика СФФ-8472 уступчивая
*Хот плугабле
Передатчик лазера *1:1270нм ДФБ, приемник 1330нм
передатчик лазера 2:1330нм ДФБ, приемник 1270нм
* до 40км на 9/125ум СМФ
* СФП+ МСА СФФ-8431 уступчивое
* работая температура случая: °К 0 до 70
Применения:
* 10ГБАСЭ-ЭР на 10.3125Гбпс
* 10ГБАСЭ-ЭВ на 9.953Гбпс
* другие оптически связи
ХАРАКТЕРИСТИКИ ОПЭРАТИНГ ГЭРЭРАЛ
| Параметр | Символ | Минимальный. | Тип | Макс. | Блок | Примечание | |
| Тариф данных | Локальные сети | 10,3125 | Гб/с | ||||
| Канал волокна | 10,518 | ||||||
| Подача напряжения | Вкк | 3,13 | 3,3 | 3,47 | В | ||
| Вкк | В | ||||||
| Течение поставки | Икк5 | мамы | |||||
| Икк3 | 400 | мамы | |||||
| Работая Темп случая. | Тк | 0 | 70 | °К | |||
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВХОД-ВЫХОДА
л передатчик
| Параметр | Символ | Минимальный. | Тип | Макс. | Блок | Примечание | |
| Дифф. качание ввода напряжения | 120 | 820 | мВпп | 1 | |||
| Входной сигнал отключения Ткс | Х | ВИХ | 2,0 | Вкк+0.3 | В | ||
| Л | ВИЛ | 0 | 0,8 | ||||
| Выход недостатка Ткс | Х | ВОХ | 2,0 | Вкк+0.3 | В | 2 | |
| Л | ВОЛ. | 0 | 0,8 | ||||
| Входной сигнал Дифф. Импеданс | Зин | 100 | Ω | ||||
л приемник
| Параметр | Символ | Минимальный. | Тип | Макс. | Блок | Примечание | |
| Дифф. качание напряжения тока выхода | 340 | 650 | 800 | мВпп | 3 | ||
| Выход Ркс ЛОС | Х | ВОХ | 2,0 | Вкк+0.3 | В | 2 | |
| Л | ВОЛ. | 0 | 0,8 | ||||
Заметьте 1) АК ТД+/АРЕ внутренне соединенный с дифференциальным прекращением 100Ω внутри модуля.
Заметьте 2) Ткс ошибитесь и Ркс ЛОС выходы открытого сборника, которые должны быть вытягиваны вверх с 4.7к к резисторам 10кΩ на доске хозяина. Вытяните вверх по напряжению тока между 2.0В и Вкк+0.3В.
Соединенные выходы примечания 3) РД+/- внутренне АК, и должны быть закончены 100Ω (дифференциал) на потребителе СЭРДЭС.
ОПТИЧЕСКИ ХАРАКТЕРИСТИКИ
л передатчик
| Параметр | Символ | Минимальный. | Тип | Макс. | Блок | Примечание |
| Работая длина волны | 1260 | 1270 | 1280 | нм | ||
| 1320 | 1330 | 1340 | ||||
| Аве. (позволенная) сила выхода | По | 0 | 4 | дБм | 1 | |
| Коэффициент вымирания | ЭР | 5 | дБ | 1 | ||
| Ширина РМС спектральная | Δλ | 1 | нм | |||
| Время подъема/падения (20%~80%) | Тр/Тф | 50 | пс | 2 | ||
| Оптически амплитуда модуляции | ОМА | -6,2 | дБм | |||
| Штраф рассеивания | 1 | дБ | ||||
| Глаз выхода оптически | Уступчивый с ИЭЭЭ 0802.3аэ | |||||
л приемник
| Параметр | Символ | Минимальный. | Тип | Макс. | Блок | Примечание |
| Работая длина волны | 1320 | 1330 | 1340 | нм | ||
| 1260 | 1270 | 1280 | ||||
| Чувствительность | Псен | -15 | дБм | 3 | ||
| Минимальная перегрузка | Пимакс | 0,5 | дБм | |||
| ЛОС утверждает | ПА | -30 | дБм | |||
| ЛОС Де-утверждает | Пд | -16 | дБм | |||
| Гистерезис ЛОС | Пд-ПА | 0,5 | 4 | дБ |
Заметьте 1) измеренный на 10.3125б/с с телевизионной испытательной таблицей НРЗ ПРБС 231 до 1.
Заметьте 2) 20%~80%
Заметьте 3) под наихудшим случаем ЭР, измеренным на 10,3125 Гб/с с телевизионной испытательной таблицей НРЗ ПРБС 231 до 1 на БЭР < 1x10="">-12
ОПРЕДЕЛЕНИЯ И ФУНКЦИИ ПИН
| Пин | Символ | Имя/описание |
| 1 | ВЭЭТ [1] |
Земля передатчика
|
| 2 | Ткс_ФАУЛТ [2] |
Недостаток передатчика
|
| 3 | Ткс_ДИС [3] |
Отключение передатчика. Выведенный наружу лазер выведенным из строя на максимуме или раскрывает
|
| 4 | СДА [2] | двухпрободная телевизионная строка с данными телетекста последовательного интерфейса |
| 5 | СКЛ [2] |
двухпрободная линия часов последовательного интерфейса
|
| 6 | МОД_АБС [4] |
Модуль отсутствующий. Заземленный внутри модуль
|
| 7 | РС0 [5] | Тариф выбирает 0 |
| 8 | РС_ЛОС [2] | Потеря индикации сигнала. Логика 0 показывает нормальное функционирование |
| 9 | РС1 [5] |
Тариф выбирает 1
|
| 10 | ЛАВИРУЙТЕ [1] |
Земля приемника
|
| 11 | ЛАВИРУЙТЕ [1] |
Земля приемника
|
| 12 | РД |
ДАННЫЕ перевернутые приемником вне. Соединенный АК
|
| 13 | РД+ |
ДАННЫЕ ПО приемника вне. Соединенный АК
|
| 14 | ЛАВИРУЙТЕ [1] |
Земля приемника
|
| 15 | ВККР |
Электропитание приемника
|
| 16 | ВККТ |
Электропитание передатчика
|
| 17 | ВЭЭТ [1] |
Земля передатчика
|
| 18 | ТД+ |
ДАННЫЕ ПО передатчика внутри. Соединенный АК
|
| 19 | ТД |
ДАННЫЕ перевернутые передатчиком внутри. Соединенный АК
|
| 20 | ВЭЭТ [1] |
Земля передатчика
|
