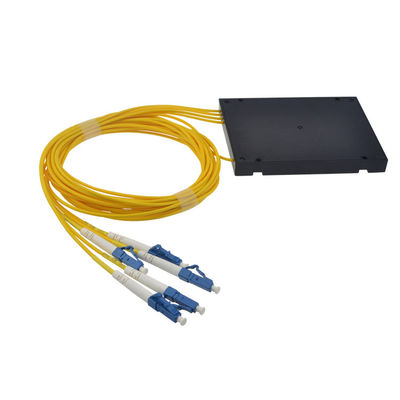

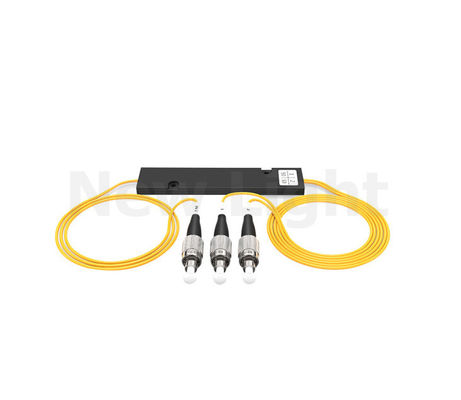

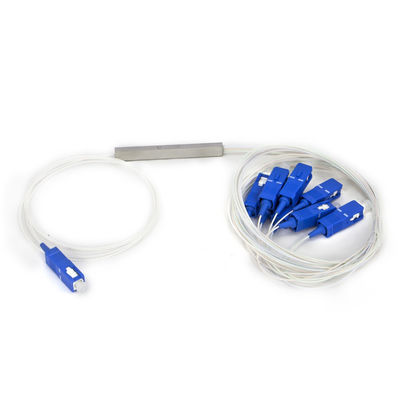

Одобренный КЭ 1кс16/1кс32/1кс64 Сплиттер цепи Лигхтваве СК/ЛК/ФК плоскостный

1x16 / кабель ПЛК стекловолокна сплиттер оптического волокна СК 1кс32/1кс64/ЛК/ФК





Описание



Плоскостный сплиттер цепи лигхтваве (Сплиттер ПЛК) тип оптически прибора управления силы который изготовлен используя технологию волновода кремнезема оптически. Он отличает небольшим размером, высокой надежностью, широким работая диапазоном длины волны и хорошим единообразием канал-к-канала, и широко использован в ПОН (ЭПОН/ГПОН)

сети для того чтобы осуществить разделять силы оптически сигнала.



Мы обеспечиваем все серии продуктов сплиттер 1ксН и 2ксН которые портняжничаны для специфических применений. Все продукты Сплиттер ПЛК соотвествуют ГР-1209-КОРЭ и ГР-1221-КОРЭ.







Спецификация





Параметры	1×2	1×4	1×8	1×16	1×32	1×64
Работая длина волны (нм)	1260~1650
Тип волокна	Определенные Г657А1 или клиент
Вносимая потеря (дБ) (ранг П/С)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0
Единообразие потери (дБ)	0,4	0,6	0,8	1,2	1,5	2,0
Потеря поляризации зависимая (дБ)	0,2	0,2	0,2	0,25	0,3	0,35
Возвращенная потеря (дБ) (ранг П/С)	55/50	55/50	55/50	55/50	55/50	55/50
Направленность (dB)	55	55	55	55	55	55
Потеря длины волны зависимая (дБ)	0,3	0,3	0,3	0,5	0,5	0,5
Стабильность температуры (- ℃ 40~85) (дБ)	0,4	0,4	0,4	0,5	0,5	0,5
Рабочая температура (℃)	-40~85
Температура хранения (℃)	-40~85
Размер прибора (мм)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Размер модуля (мм)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Размер Мини-модуля (мм)	50×7×4	50×7×4	50×7×4	60×12×4	80×20×6	100×40×6



Определенный без соединителей.





Добавьте дополнительную потерю 0.15дБ в соединитель.





Упорядочение информации
ПЛК	Порт	Стиль Пигталл входного сигнала	Соединитель входного сигнала	Стиль Пигтлл выхода	Длина волокна	Выходное соединение	Тип пакета
	0102=1кс2 0104=1кс4 0108=1кс8 0116=1кс16 0132=1кс32 0164=1кс64 0204=2кс4 0208=2кс8 0216=2кс16 0232=2кс32 0264=2кс64	волокно 0=баре 1=900ум Свободная трубка 2=900умДжакет 3=2.0ммкабле 4=3.0ммкабле	0=ноне 1=СК/ПК 2=СК/АПК 3=ФК/ПК 4=ФК/АПК 5=СТ 6=ЛК 7=ЛК/АПК С=Спесиал	волокно 0=баре 1=900ум Свободная трубка 2=900ум Куртка 3=2.0ммкабле 4=3.0ммкабле	0=0.5м 1=1м 2=1.5м 3=2м   С=спесиал	0=ноне 1=СК/ПК 2=СК/АПК 3=ФК/ПК 4=ФК/АПК 5=СТ/ПК 6=ЛК/ПК 7=ЛК/АПК С=Спесиал	А=4С4С40 Б=4С7С50 К=4С12С60 Д=4С7С60 Э=6С20С80 Ф=100С80С10 Г=120С80С18 Х=140С115С18 » Шкаф 1У И=19 С=Спесиал







Применения



Системы ФТТС

Сети ЛАН, БОЛЕЗНЕННОГО и метро

Сети сетноых-аналогов/цифров пассивные оптически

Сети КАТВ

Другие применения в системах оптического волокна











Особенности



Низкая вносимая потеря и низкий ПДЛ

Высокие отсчеты канала

Исключительные надежность и стабильность

Широкая работая длина волны

Широкая рабочая температура

Компактный дизайн
