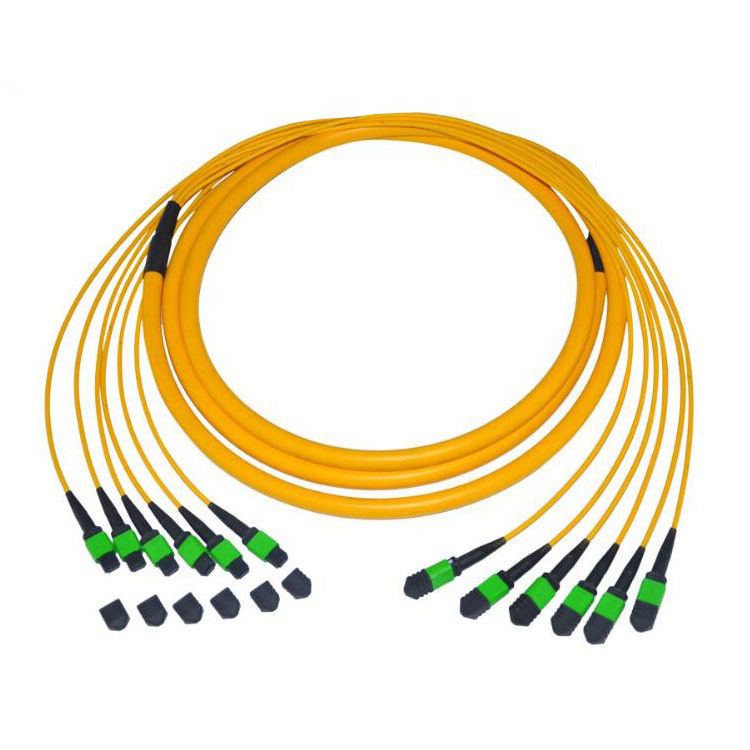

Единый режим 9/125 12 Fiber Trunk MPO MTP кабель с PVC материалом для высокоскоростной передачи данных

Наименование марки:	New Light
Номер модели:	МПО/МТП - МТП/МПО
МОК:	1~10000
цена:	6~15
Подробная информация об упаковке:	Мешок OPP + коробка коробки
Условия оплаты:	LC,T/T,Western Union,MoneyGram,Paypal

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

CE , ISO , RoHS

Тип разъема:

МПО/МТР -МПО/МТР

Материал:

Тип режима:

одиночный режим

Тип ядра:

12 ядро

Цвет кабеля:

Желтый

Длина:

Можно настроить

Сертификат:

CE, ISO, RoHS

Срок поставки:

через 2-7 рабочих дней после полученного депозита

Производственные возможности:

500 ПК/день

Срок оплаты:

T/T, депозит 30% заранее

Название продукта:

12 волоконно-оптических гибких проводов MTP/MPO PVC круглого одиночного режима 9/125

Поставка способности:

500 шт в день

Выделить:

кабель волокна mpo

МПО к кабелю МПО

Описание продукта

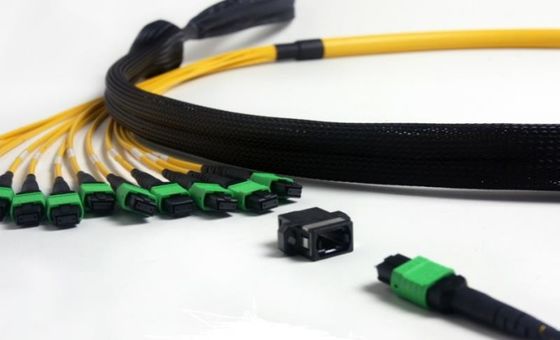

Одномодовый оптоволоконный патч-корд 9/125 — 12-волоконный магистральный кабель MTP/MPO, ПВХ

12 оптоволоконных магистралей MTP/MPO, круглый ПВХ-кабель, одномодовый оптоволоконный патч-корд 9/125, предназначенный для высокопроизводительной оптической связи.

Информация о заказе

Параметры конфигурации

Тип разъема:MPO-мама, MPO-мужчина, FC, SC, LC, ST, MTRJ
Торцевая поверхность наконечника:ПК, СКП, АПК
Количество волоконных жил:4, 8, 12, 24
Тип ядра:СМ, ММ (ОМ1, ОМ2, ОМ3, ОМ4)
Диаметр кабеля:0,9 мм, 2 мм, 3 мм
Длина кабеля:Нестандартная длина от 1 метра и выше.
Длина косички:0,5м, 0,6м, 1,0м
Тип кабеля:RJ (ленточный кабель), RB (голый ленточный кабель), RI (мини-круглый кабель)

Характеристики помех MPO

Технические характеристики разъема MPO для ПК

Тестирование предметов	Мин	Макс
ROC_X(абс)(мм)	500	-
ROC_Y(абс.)(мм)	50	-
Угол_X(град)	-0,2	0,2
Угол_Y(град)	-0,2	0,2
Макс.DH.Все волокна (нм)	-600	600
Макс.DH.Ave (нм)	-300	300
Макс.DH.Adj(нм)	-300	300
Макс. Погружение ядра (нм)	-300	300
Высота волокна (нм)	-300	300
ROC_X(абс)(мм)	1000	3000

Технические характеристики разъема MPO APC

Тестирование предметов	Мин	Макс
ROC_X(абс)(мм)	500	-
ROC_Y(абс.)(мм)	50	-
Угол_X(град)	-0,2	0,2
Угол_Y(град)	7,8	8.2
Макс.DH.Все волокна (нм)	-600	600
Макс.DH.Ave (нм)	-300	300
Макс.DH.Adj(нм)	-300	300
Высота волокна (нм)	-	-

Требования к тестированию MPO/MTP

Требования к конечной поверхности

Область	Описание дефекта	Размер	Разрешить количество
Волокно (9 мкм, 50 мкм, 62,5 мкм)	Белые царапины	≤3 мкм	Нет ограничений
	Место	≤2ум	5 шт.
	Дефект	/	Нет разрешено
Облицовка (62,5-125 мкм)	Белые царапины	≤3 мкм	Нет ограничений
	Белые царапины	≤5 мкм	1 шт.
	Черные царапины	≤3 мкм	2 шт.
	Черное пятно	≤2ум	Нет ограничений
	Черное пятно	≤5 мкм	3 шт.
	Пластиковое кольцо	/	Нет ограничений

Технические характеристики

Параметр	Стандартный наконечник SM	SM Феррула с низкими потерями	Стандартный наконечник ММ	Феррула ММ с низкими потерями
Типичная потеря IL	0,35 дБ	0,20 дБ	0,35 дБ	0,20 дБ
Макс. потеря IL	0,75 дБ	0,35 дБ	0,65 дБ	0,35 дБ
RL (APC≥50дБ, PC≥40дБ)	-	-	≥25 дБ	≥35 дБ
Повторяемость	≤0,30 дБ (подключайте более 500 раз)		0,30 дБ (подключайте более 1000 раз)
Взаимозаменяемость	≤0,30 дБ (с соответствующим разъемом)
Предел прочности	≤0,30 дБ (Максимальное напряжение 66 Н)
Шок	≤0,30 дБ (10–55 Гц)
Температурный диапазон	-40°С ~ +75°С

Индикаторы помех

Параметр	Спецификация
Радиус кривизны	X ≥2000 мм, Y ≥50 мм
Высота волокна	1000~4000 нм
Торцевой угол	X ±0,3°, Y ±0,3°
Погружение в ядро	±300 нм

Допуск длины

Длина (М)	Толерантность
≤10	±10 СМ
10±15 см
>30	±10%

Методы полярности

Для обеспечения правильного двунаправленного распределения используются три метода полярности: тип A, тип B и тип C.

Прямой магистральный кабель MPO типа A

Адаптеры «Кнопка вверх-вниз», 1 дуплексный патч-кабель A-B и 1 дуплексный патч-кабель A-A.

Магистральный кабель Cross MPO типа B

Переходники Key-Up-Key-Up и 2 x A-A дуплексный патч-кабель.

Магистральный кабель MPO с перекрестной парой типа C

Адаптеры Key-Up-Key-Down и 2 x A-A дуплексный патч-кабель.

Рабочая температура

от -40°С до +80°С

Приложения

Испытательное оборудование
FTTX+LAN
Оптическое волокно кабельного телевидения
Оптическая система связи
Телекоммуникации

Упаковка

Продукция упаковывается в пакеты OPP и картонные коробки для обеспечения защиты во время доставки.

Варианты доставки

Возможна доставка по воздуху и по морю, в зависимости от количества и требований.

Условия оплаты

Способы оплаты:Т/Т, Л/К, ПАЙПАЛ, ЗАПАДНОЕ СОЕДИНЕНИЕ, МОНИГРАММ
Условия:30% предоплата, остаток выплачивается до доставки
Условия цены:EXW, FOB, CIF, CFR, от двери до двери
