48-портовая 19-дюймовая многомодовая оптоволоконная патч-панель для монтажа в стойку

Описание продукта:

Многомодовая оптоволоконная патч-панель с 48 портами и 19-дюймовой стойкой включает в себя кабель MPO/MTP и адаптеры, также известные как оптоволоконные распределительные панели. Они упрощают заделку оптоволоконных кабелей и обеспечивают доступ к отдельным волокнам кабеля для перекрестного соединения.
Базовая оптоволоконная панель обычно представляет собой металлический корпус, в котором заключены панели адаптеров и лотки для сращивания волокон. Лотки для сращивания позволяют соединять волокна вместе с оптоволоконными пигтейлами, которые, в свою очередь, подключаются к фиксированным внутренним портам панелей адаптеров.
Внутренние порты панели обычно фиксированы, что означает, что кабели не отсоединяются ни в какой точке. Внешние порты панели зарезервированы для оптоволоконных патч-кабелей, которые можно часто подключать и отключать для организации соединений между устройствами по мере необходимости.
Оптоволоконная патч-панель имеет два отсека. Один содержит переборочные розетки или адаптеры, а другой используется для лотка для сращивания и хранения избыточного волокна.

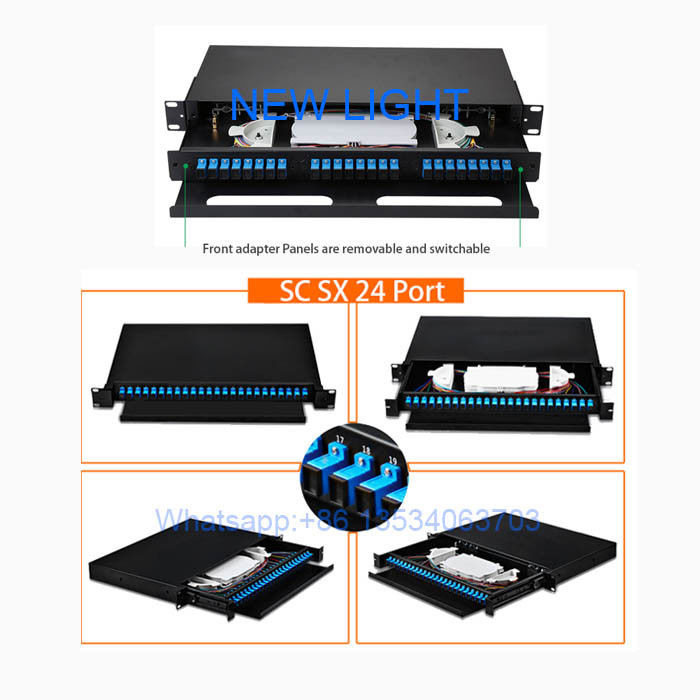

выдвижной корпус для оптоволокна, монтируемый в стойку, с 3 многомодовыми дуплексными адаптерами LC и лотком для сращивания... 6-портовый 19-дюймовый выдвижной оптоволоконный затвор для монтажа в стойку, с 6 одномодовыми адаптерами ST и лотком для сращивания.

Существуют различные модели, подходящие для оптоволокна с 12 ядрами, волокна с 24 ядрами, волокна с 36 ядрами, волокна с 48 ядрами, волокна с 72 ядрами, волокна с 96 ядрами, волокна с 144 ядрами. Они могут быть с различным интерфейсом адаптера, включая SC, ST, FC, LC MTRJ, e2000 и т. д. Соответствующие оптоволоконные аксессуары и пигтейлы не являются обязательными.

Приложение:

1. Абонентский шлейф телекоммуникаций

2. Оптоволокно до дома (FTTH)

3. ЛВС/ГВС

4. Кабельное телевидение

Функции:

Используется для ответвительного подключения оптического кабеля.

Стандартная конструкция 19 дюймов, монтаж в стойку

Возможна установка адаптеров.

Структура ящика, проста в эксплуатации.

Компактный дизайн для экономии места

Простота управления и эксплуатации

Стандартный размер, легкий вес и разумная структура

Механические и экологические характеристики:

Измерение:

Полярность
Чтобы оптоволоконные линии могли правильно отправлять данные, сигнал передачи (Tx) на одном конце кабеля должен совпадать с соответствующим приемником (Rx) на другом конце. Целью любой схемы полярности является обеспечение непрерывного соединения, что становится немного сложнее при работе с многоволоконными компонентами. Отраслевые стандарты предусматривают три метода полярности: метод A, метод B и метод C. В каждом методе используются разные типы кабелей MPO.

В методе A используются прямые магистральные кабели MPO типа A с разъемом с ключом вверх на одном конце и разъемом с ключом вниз на другом конце, так что волокно, расположенное в Позиции 1, достигает Позиции 1 на другом конце. При использовании метода А для дуплексных приложений необходимо перевернуть трансивер-приемник в патч-корде на одном конце.

В методе B используются соединители с ключом на обоих концах для достижения переворота приемопередатчика так, чтобы волокно, расположенное в позиции 1, достигало позиции 12 на противоположном конце, волокно, расположенное в позиции 2, достигало позиции 11 на противоположном конце и так далее. Для дуплексных приложений в методе B используются прямые патч-корды AB на обоих концах.

В методе C используется разъем с ключом вверх на одном конце и ключом вниз на другом конце, как и в методе A, но переворот происходит внутри самого кабеля, где каждая пара волокон переворачивается так, что волокно в позиции 1 поступает в позицию 2 на противоположном конце, а волокно в позиции 2 достигает позиции 1. Хотя этот метод хорошо работает для дуплексных приложений, он не поддерживает параллельные 8-волоконные приложения на 40 и 100 Гбит и поэтому не рекомендуется.

Из-за трех разных методов полярности и необходимости использовать для каждого правильный тип патч-кордов ошибки при развертывании могут быть обычным явлением. К счастью, MultiFiber™ Pro компании Fluke Networks позволяет пользователям проверять правильность полярности отдельных патч-кордов, постоянных соединений и каналов.
