Подробная информация о продукте:
|
| Название продукта: | стекловолокно циркулятора стекловолокна 1064нм разделяет одиночный режим с соединителем ФК АПК | Тип разъема: | ПК ФК АПК/ФК |
|---|---|---|---|
| Тип режима: | одиночный режим | Работая длина волны: | 1064nm |
| PDL: | ≤0.2dB | возвращение потерь: | ≥ 50дБ |
| Перекрестные помехи: | ≥ 45dB | Применение: | Лазер волокна, усилитель волокна оптически |
| МАКСИМАЛЬНЫЙ ВВОД ЛОСС*: | 0,8 дБ | ИСОЛАТИОН*: | дБ ≥40 |
| Высокий свет: | splitter волокна одиночного режима,волоконно-оптического кабеля разделитель |
||

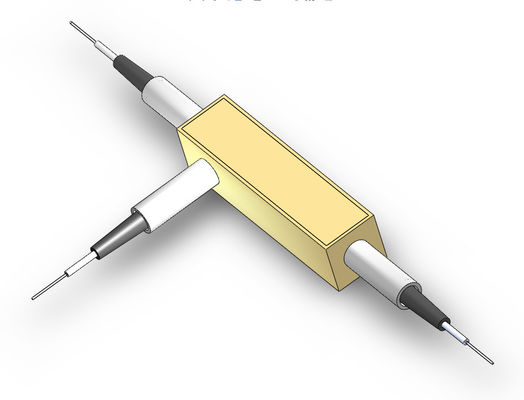

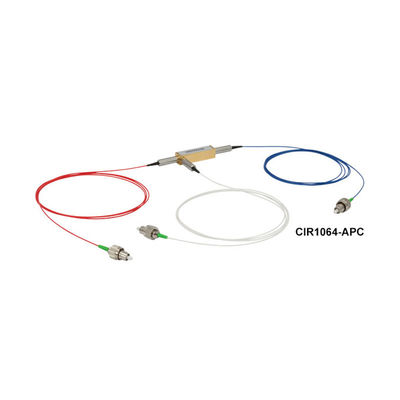

Название продукта циркулятора стекловолокна
Стекловолокно электронного циркулятора стекловолокна соединителя ФК АПК однорежимное разделяет
Описание циркулятора стекловолокна
Циркуляторы (SM) одиночного режима оптические не-ресипрокатинг, одн-дирекционный, приборы 3-порта которые использованы в широком диапазоне оптически установок и для многочисленных применений.
Из-за своих высокой изоляции и низкой вносимой потери, оптически циркуляторы широко использованы в предварительных системах коммуникаций как мультиплексоры добавлять-падения, двухнаправленные насосы, и хроматичные приборы компенсации рассеивания.
Циркулятор используемый для того чтобы упасть оптически канал от системы ДВДМ используя решетку Браг волокна.
Оптически циркулятор аналогичн к электронному циркулятору и оба выполняют подобные функции.
Оптически циркулятор прибор 3-порта который позволяет свету путешествовать в только одном направлении.
Циркуляторы можно также использовать для отправки оптически сигналов в 2 направлениях вниз с одиночного волокна. Циркулятор расположен на обоих концах волокна.
Порт 1 сигнала входя в выйдет из порта 2 с минимальной потерей, пока порт 2 сигнала входя в выйдет из порта 3 с минимальной потерей. Светлый входя в порт 2 испытывает большое количество потери на порте 1, и порт 3 света входя в испытывает большое количество потери на портах 2 и 1.
Оптически циркуляторы не-взаимные приборы. Это значит что любые изменения в свойствах света причиненного путем проходить через прибор не обращены путем путешествовать в противоположном направлении.
Особенности циркулятора стекловолокна
Высокая потеря изоляции & высокого дохода
Низкие вносимая потеря & ПДЛ
Оптически эпоксидная смола пути освобождает
Применения циркулятора стекловолокна
Усилитель волокна оптически
Лазер волокна
Спецификации циркулятора стекловолокна
| Деталь | Блок | Параметры | |||
| Работая длина волны | нм | 1064 | |||
| Ширина полосы частот | нм | ±5 | ±10 | ±20 | ±30 |
| Изоляция | дБ | ≥25 | ≥23 | ≥20 | ≥20 |
| Ввод Loss@Band, 23℃ | дБ | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| ПДЛ | дБ | ≤0.2 | |||
| Возвращенная потеря | дБ | ≥ 50 | |||
| Перекрестные помехи | дБ | ≥ 45 | |||
| ПДЛ | дБ | ≤ 0,1 | |||
| Максимальная оптически сила | мВ | ≤ 300 | |||
| Тип волокна | / | Хи1060 | |||
| Температура деятельности | 0к | 0~50 | |||
| Температура хранения | 0к | -40~85 | |||
| Размер пакета | мм | 34кс8.4кс8.4 (П1) | |||
Примечание:
2. Подлежат, что изменяют спецификации без предварительного уведомления.
Размер циркулятора стекловолокна (мм)
Данные по СиркулаторОрдеринг стекловолокна (пример: КИР-12210)
| КИР | □ | □ | □ | □ | □ |
| Длина волны | Ширина полосы частот | Тип волокна | Длина волокна | Тип соединителя | |
|
1.1064нм 2.Отерс
|
1.±5нм 2.±10нм 3.±20нм 4.±30нм |
волокно 1.250μм волокно 2.900μм 3. Другие |
1.0.5 +/- 0,1 м 2. 1,0 +/- 0,1 м 3. Другие |
соединитель 0.Но 1. ФК/УПК 2. ФК/АПК 3. СК/УПК 4. СК/АПК 5. ЛК/ПК 6. МУ/ПК 7. Другие |
