Подробная информация о продукте:
|
| Название продукта: | Циркуляторы СМ оптически, тип одиночного режима циркулятора стекловолокна 1310 нм | Тип разъема: | Соединители соединителей ФК/АПК ФК/ПК |
|---|---|---|---|
| Тип режима: | одиночный режим | Разбивочная длина волны: | 1310 nm |
| PDL: | ≤0.2dB | возвращение потерь: | ≥ 50дБ |
| Перекрестные помехи: | ≥ 45dB | Тип волокна: | Хи1060 |
| Температура эксплуатации: | 0~50℃ | Диапазон длины волны: | 1280 - 1340 нм или 1280 до 1400 нм |
| Высокий свет: | splitter волокна одиночного режима,волоконно-оптического кабеля разделитель |
||
Название продукта циркулятора стекловолокна
Циркуляторы СМ оптически, тип циркулятора стекловолокна 1310 нм однорежимный
Описание циркулятора стекловолокна

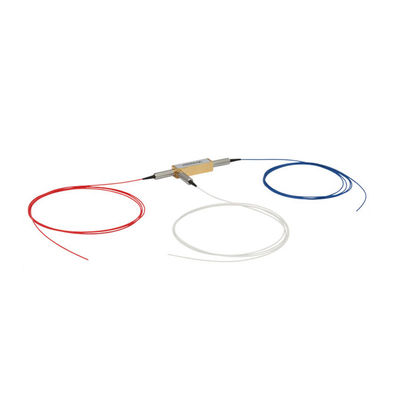

1310 циркуляторов оптического волокна нм СМ доступные унтерминатед, с соединителями ФК/ПК, или с соединителями ФК/АПК. Соединители ФК/ПК и ФК/АПК имеют ключ узкой части 2 мм.
Наши циркуляторы КИР1310, КИР1310-ФК и КИР1310-АПК имеют максимальную регуляцию силы 300 мВ (КВ).
Циркулятор оптического волокна КИР-1310-50-АПК широкополосный специфически конструирован для применений ОКТЯБРЯ. Этот циркулятор похваляется более широкий диапазон длины волны чем наш циркулятор волокна нм СМ стандарта 1310 оптически и имеется максимальную регуляцию силы 500 мВ (КВ).
Циркуляторы можно использовать для отправки оптически сигналов через одиночное волокно в 2 направлениях.
Оптически циркулятор аналогичн к электронному циркулятору и оба выполняют подобные функции.
Оптически циркулятор прибор 3-порта который позволяет свету путешествовать в только одном направлении.
Порт 1 сигнала входя в выйдет из порта 2 с минимальной потерей, пока порт 2 сигнала входя в выйдет из порта 3 с минимальной потерей. Светлый входя в порт 2 испытывает большое количество потери на порте 1, и порт 3 света входя в испытывает большое количество потери на портах 2 и 1.
Оптически циркуляторы не-взаимные приборы. Это значит что любые изменения в свойствах света причиненного путем проходить через прибор не обращены путем путешествовать в противоположном направлении.
Особенности циркулятора стекловолокна
Высокая потеря изоляции & высокого дохода
Низкие вносимая потеря & ПДЛ
Оптически эпоксидная смола пути освобождает
Применения циркулятора стекловолокна
Спецификации циркулятора стекловолокна
| Деталь | Блок | Параметры | |||
| Работая длина волны | нм | 1064 | |||
| Ширина полосы частот | нм | ±5 | ±10 | ±20 | ±30 |
| Изоляция | дБ | ≥25 | ≥23 | ≥20 | ≥20 |
| Ввод Loss@Band, 23℃ | дБ | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| ПДЛ | дБ | ≤0.2 | |||
| Возвращенная потеря | дБ | ≥ 50 | |||
| Перекрестные помехи | дБ | ≥ 45 | |||
| ПДЛ | дБ | ≤ 0,1 | |||
| Максимальная оптически сила | мВ | ≤ 300 | |||
| Тип волокна | / | Хи1060 | |||
| Температура деятельности | 0к | 0~50 | |||
| Температура хранения | 0к | -40~85 | |||
| Размер пакета | мм | 34кс8.4кс8.4 (П1) | |||
Примечание:
2. Подлежат, что изменяют спецификации без предварительного уведомления.
Размер циркулятора стекловолокна (мм)
Данные по СиркулаторОрдеринг стекловолокна (пример: КИР-12210)
| КИР | □ | □ | □ | □ | □ |
| Длина волны | Ширина полосы частот | Тип волокна | Длина волокна | Тип соединителя | |
|
1.1064нм |
1.±5нм |
волокно 1.250μм |
1.0.5 +/- 0,1 м |
соединитель 0.Но |
