Подробная информация о продукте:
|
| тип режима: | одиночный режим | Вносимая потеря: | дБ ≤ 2,5 |
|---|---|---|---|
| Тип соединителя: | СК/УПК | Нубер каналов: | канал 8 |
| Длина волны: | 1470-1610нм | Пульсация Пассбанд: | ≤0.30дБ |
| Возвращенная потеря: | ≥45дБ | Дерективиты: | ≥50дБ |
| Тип волокна: | Корнинг СМФ-28 ультра | ||
| Высокий свет: | вдм в стекловолокне,коробка прекращения волокна держателя стены |
||

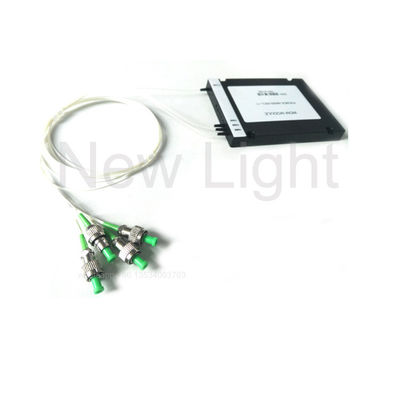

4 8 16 18 прибор 3 фильтра канала мини ФВДМ переносит ВДМ фильтра на 1310 1490 1550
1 . Описание
Приборы 1310/1490/1550 ВДМ основанные на тонкопленочной технологии фильтра дизайн для обращения к специфических требований рынка ФТТП. Возможности сильного покрытия и пассивного прибора упаковывая отличают этими валюшками с превосходным оптически представлением, хорошей надежностью и ультра-компактным размером. 2 стандартных типа (общий тип, широкополосный тип) для того чтобы соотвествовать различные покупательские спросы. И любой другой подгонянный дизайн также доступен на запросах.
Применения
Получать доступ к сетям
Системы ВДМ метро
Системы ВДМ долгого пути
Сети предприятий
Спецификации
| Деталь | Блок | Параметры |
| Дистанционирование канала | ГХз | 200 |
| Диапазон длины волны | C- или ИТУ Л-диапазона направляет 186,6 до 196,1 ТХз | |
| Пассбанд | ГХз | ≥+/- 33 |
| Пульсация пассбанд передачи | дБ | ≤0.3 |
| Вносимая потеря передачи | дБ | ≤1.0 |
| Пульсация пассбанд отражения | дБ | ≤0.2 |
| Вносимая потеря отражения | дБ | ≤0.4 |
| Изоляция передачи (канал аддж) | дБ | ≥30 |
| Изоляция передачи (канал не-аддж) | дБ | ≥50 |
| Изоляция отражения | дБ | ≥13 |
| Потеря иждивенца поляризации | дБ | ≤0.2 |
| Рассеивание режима поляризации | пс | ≤0.2 |
| Направленность | дБ | ≥50 |
| Возвращенная потеря | дБ | ≥45 |
| Оптически регуляция силы | мВ | ≥500 |
| Нагрузка при испытании на разрыв | Н | ≥5 |
| Температурная амплитуда рабочей температуры | -5 до 70 | |
| Диапазон температур хранения | -40 до +85 0К | |
| Тип волокна | СМФ-28е | |
| Размер пакета | мм | 5,5 кс 34мм |
Примечание: Все спецификации основаны на приборах без соединителей, и гарантированы сверх
длина волны, поляризация и температура.
Рисовать размеров (мм)
Спектральный график (дБ)
Упорядочение информации
| Продукт | Частота канала | Трубка | Длина волокна | Соединитель |
| 200Г | Решетка ИТУ | волокно 1=250ум | 1=0.5+/-0.1м | соединитель 0=Но |
| Фильтр ДВДМ | В К-диапазоне | волокно 2=900ум | 2=1.0+/-0.1м | 1=ФК/УПК |
| 3=Отерс | 3=отерс | 2=ФК/АПК | ||
| 3=СК/УПК | ||||
| 4=СК/АПК | ||||
| 5=ЛК |
