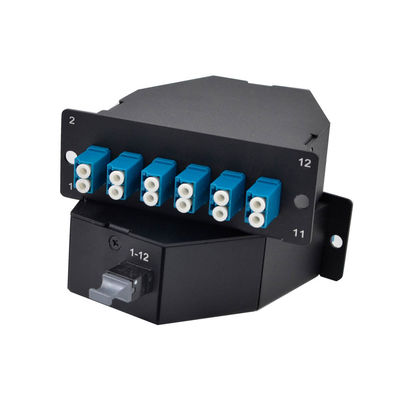

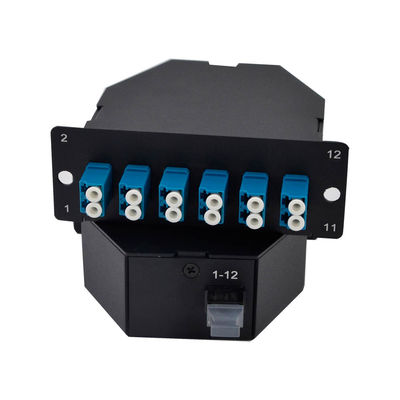

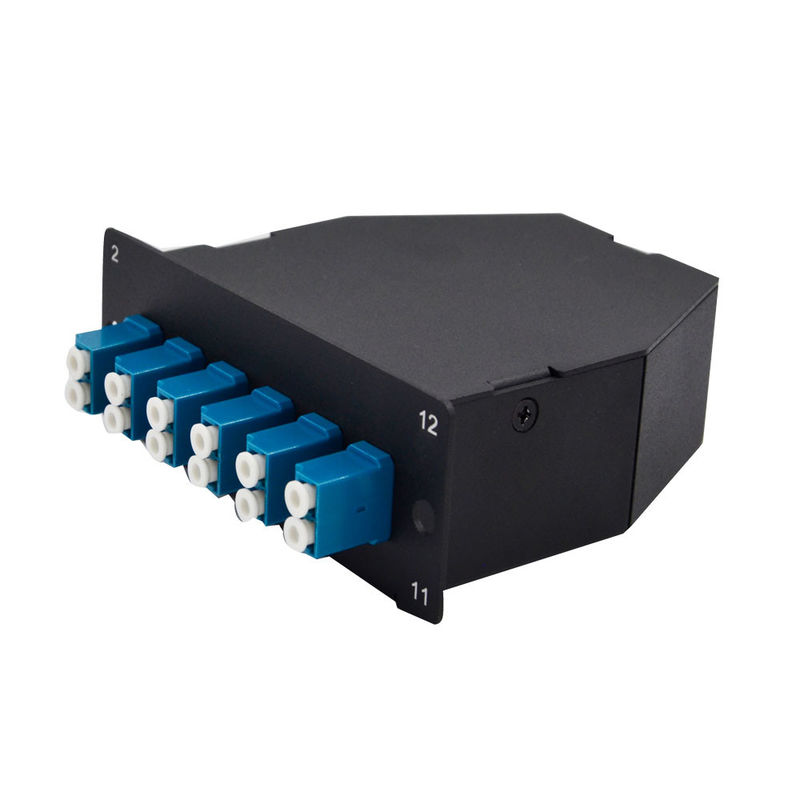

Шкаф установил тип элиту MTP волокон b 12/модуль LGX кассеты MPO
Характер продукции модуль кассеты MTP/MPO:
ffers широкий диапазон одиночного режима и мультимодных кассет оптического волокна MPO. Кассеты пре-прекращены, предварительно проверенный, и щелчковы внутри уменьшить время установки. Они предлагают модульное решение для того чтобы сделать движения, добавляют, и изменения легкие. Задний соединитель MPO совместим с гибким проводом MTP®. Кассеты волокна доступны в 3 стилях; Классика – 72 волокна LC согласно с RU, высокая плотность (HD) – 96 волокон LC в RU, и подключи и играй – 96 волокон в RU.
Классика: Кассета LGX® совместимое и может приспосабливать много приложения индустриального стандарта и пустых пультов временных соединительных кабелей.
Особенности модуль кассеты MTP/MPO:
Высококачественный алюминиевый материал учитывает компактные и прочные кассеты.
Кассеты предлагают пре-прекращенное решение которое сохраняет время на собрании и прекращении.
Соединитель MPO уменьшает вносимую потерю которая увеличивает представление связи канала.
Соответствующий для всех применений с потребностью для более высокой ширины полосы частот.
Кассеты позволяют до 72 волокнам в пределах 1RMS.
Совместимый с классическими пультами временных соединительных кабелей оптического волокна LGX совместимыми и приложениями Шкаф-держателя & оптического волокна Стен-держателя.
Переходник MPO мужской модуль кассеты MTP/MPO:
Материал: Терефталат полибутилена (PBT)
Цвет: Черный
Сопрягая циклы: 1000 сопрягая циклов
Пылезащитный колпачок: TPR
Цвет: Черный
Вносимая потеря: <0>
Материал модуль кассеты MTP/MPO:
Снабжение жилищем кассеты:
Материал: Алюминиевый сплав
Поверхностная отделка: Пальто черного порошка
• Модульное проектирование высокой плотности, волокно до 96 в 1U для эффективного использования.
• Пре-прекращенная кассета для улучшенной надежности и быстрого раскрытия.
• Соединители высокой эффективности для того чтобы достигнуть малопотертого оптически бюджета.
• Модули штепсельной вилки & игры позволяют быстрой установке множественных связей волокна.
• Предложенный в широком диапазоне конфигураций представления и полярности.
• Волокно corning compoliant к стандартам Telcordia, EIA/TIA и IEC.
| Отсчет волокна |
12 / 24 |
Режим волокна |
Μm OM3 50/125 |
| Передний тип соединителя |
Дуплекс 12 LC UPC |
Задний тип соединителя |
(приколотый) мужчина 1x MPO UPC |
| Переходник MPO |
Ключ до ключа вниз |
Стекло - волокно |
Corning ClearCurve® |
| Вносимая потеря |
MPO≤0.35 dB, dB LC≤0.2 |
Потеря возвращения |
MPO≥20 dB, dB LC≥30 |
| Рабочая температура |
0°C к 70°C |
Температура хранения |
-40°C к 75°C |
| Размеры (HxWxD) |
1,38 '' x4.29 '' x4.64» (35x109x118 mm) |
Применение |
Соответствовать для типа кассеты AF |
Свойства представления модуль кассеты MTP/MPO:
| Передний соединитель |
Дуплекс LC/SC |
| Материал рукава |
Zirconia керамический |
| Вносимая потеря |
Мультимодный: Режим UPC ≤0.2dB одиночный: APC ≤0.3dB UPC ≤0.2dB |
| Потеря возвращения |
Мультимодный: Режим UPC ≥30dB одиночный: APC ≥60dB UPC ≥50dB |
| |
|
Иллюстрация полярности модуль кассеты MTP/MPO:
В любой установке, важно обеспечить что передатчик на спичках одного конца соответствуя приемник на другом конце. FS обеспечивает несколько умных решений которые могут помочь вам управлять и оптимизировать вашей сетью и своим взаимодействием.
