Подробная информация о продукте:
|
| Тип соединителя: | MTP | тип режима: | MM/SM |
|---|---|---|---|
| Цвет кабеля: | 8/12 | Диаметр кабеля: | 3.0mm 0.9mm |
| Длина кабеля: | 15m/5m/10m | Вносимая потеря: | ≤0.35dB |
| Потеря возвращения: | АРС≥65дБ; ПК≥55 | ||
| Высокий свет: | MPO к кабелю волокна прыгуна MPO,прыгун волокна mpo 100G,Прыгун волокна mpo PVC |
||

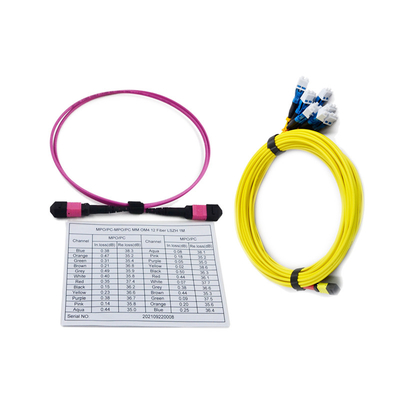

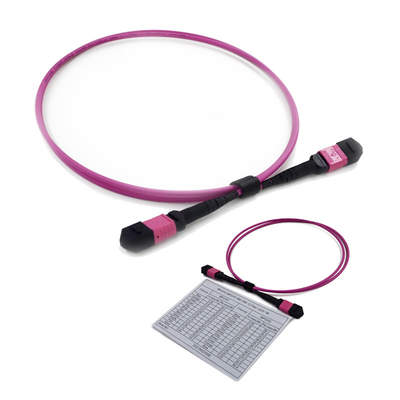

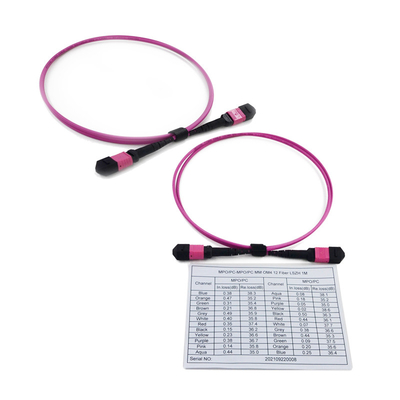

Низкая вносимая потеря 3.0mm 100G MPO к гибкому проводу прыгуна MPO с разъем-розеткой 10m
Обзор
Низкая вносимая потеря 100G MPO к гибкому проводу прыгуна MPO с разъем-розеткой 10m
Центры данных в наше время проходят большую миграцию к более высоким сетям скорости. Принимая во внимание неизбежный привязывая рост в окружающей среде высокой плотности 40/100G, 12 волокнах и 24 привязывать волокна MTP/MPO введен как идеальное и возможное решение. Эта статья обеспечивает основное понимание кабельной системы MTP/MPO, которое может помочь поставить твердое соединение MTP/MPO со свойственным управлением полярности.
В любой установке, важно обеспечить что оптически передатчик на один конец соединен с оптически приемником на другом. Это соответствовать передает сигнал (Tx) получает оборудование (Rx) на обоих концах связи оптического волокна названо полярность. Полярность MTP/MPO привязывая в 40G/100G преследовала много менеджеров кабеля. К счастью, подходы которые могут облегчить правильное обслуживание полярности MTP/MPO в серийных двухшпиндельных соединениях сигналов и параллельных соединениях сигналов.
Дела полярности в связи MTP/MPO привязывая
Миграция от 10G к 40/100G требует простой но крепкой тропы. И эта тропа сконцентрирована взаимодействие MTP/MPO. Поддержало правильную полярность в системах MTP/MPO, свойство компонентов систем MTP/MPO должно быть поняты, что во первых. Так, этот раздел начинает с представлением основных компонентов необходим для кабельной системы MTP/MPO.
Соединитель MTP/MPO
Соединитель MTP/MPO может расквартировать везде от 6 до 72 волокон, с 12 массивами волокна быть самыми общими. Соединитель MTP/MPO доступен в мужской версии (с штырями) или женской версии (без штырей). Штыри обеспечивают что фронты соединителей точно выровняны на контакте и что не возмещены endfaces волокон. Пазы проводника (ключи) на верхней стороне соединителя MTP/MPO, который обеспечивает что переходник держит соединитель с правильными концами выровнянными друг с другом. Белая точка дополнительно отмечена на одной стороне соединителя для того чтобы обозначить где положение 1. Ориентация этого ключа также определяет полярность кабеля MTP/MPO.
Продукт информации
| Отсчет волокна | 12 | Режим волокна | 9/125μm |
| Тип 1 соединителя | LC | Тип 2 соединителя | Unterminated |
| Режим волокна | SM | Длина проламывания | 1.5m |
| Длина волны | 1310/1550nm | Материал куртки | PVC/LSZH |
| Вносимая потеря | ≤0.25dB | Взаимозаменяемость | ≤0.2dB |
| Потеря возвращения | ≥50dB | Вибрация | ≤0.2dB |
| Рабочая температура | -40~75°C | Температура хранения | -45~85°C |
Геометрическая спецификация (только для интерферометра 3D испытал)
| Тип | Смещение вершины (um) | Радиус погнутости (mm) | Высота Feber (nm) | Смещение угла (°) |
| 2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Никакие |
| 2.5mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
| 1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Никакие |
| 1.25mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Pakcing
Мы упакуем его сумкой OPP и коробкой коробки снаружи. для защиты товаров не повредите когда доставка.
FQA
1. Q: Вы изготовитель?
: да, мы изготовитель в Шэньчжэне, Китае
2. Q: Что ваше MOQ?
: MOQ может быть ПК 1, но мы нет предложить для того чтобы приказать ПК 1, потому что цена будет выше, так как цена будет выше чем ваш бюджет.
3. Q: Что цена?
: Цена согласно вашему количеству. После того как вы позволите нам знать ваше количество, мы предложим нашу самую лучшую цену для вас. Большое количество получит очень конкурентоспособную цену.
4. Q: Можете вы закавычить ОБМАНЫВАЕТЕ цену?
: да мы можем, но не должны к размеру и весу большие, больше всего доставка самолетом, DHL, TNT, UPC, FEDERAL EXPRESS, etc. Так он оно трудное для того чтобы сделать ОБМАНЫВАЕТ цену. Самый лучший путь позволил нам знать ваши детальные спецификации и количество, мы предложим перевозку с ценой продуктов для вашей ссылки.
Мы имеем очень logist конкурентоспособной цены. Если ваше количество большое и множества коробки коробки, то мы можем понимать перевозку морским путем для вашей ссылки.
Цена EXW или цена CFR будут лучшие. Вы можете связаться мы для больше решения если вам.
5. Q: Как ваше качество?
: Наша продукция согласно IEC, продукции Европы стандартной, почти закрытой к свободной от пыл мастерской. Импортированное оборудование производственного оборудования и проверки качества. Особенно оборудования MTP Daisi.
Все продукты тест 100% перед доставкой.
6. q: Что ваше время выполнения?
: Мы имеем 3 фабрики в Китае. Одна фабрика для продукции кабеля оптического волокна, 2 фабрики для гибкого провода, PLC, ODF, переходник, амортизаторы, etc.
Для гибкого провода оптического волокна, время выполнения может быть 2-3 owrking дня для 5000 ПК. регулярные продукты мы имеют его в запасе. Мы можем общаться со срочным заказом для вас. Больше информаций, вы можете чувствовать, что свободно связались мы.
7. q: Что ваша гарантия?
: для гибкого провода, мы имеем 2 лет гарантии с доставки, но только ответственного для не-искусственного повреждения. Для искусственного повреждения, мы можем repare оно для вас бесплатно, но перевозка будет оплачена вашей стороной.
8. Q: Что ваша упаковка?
: Мы используем международный пакет экспорта. прикрепленный некоторой упаковке различных продуктов для вашей ссылки. Мы также можем напечатать ваш логотип на упаковке
9. Q: Можете вы сделать OEM/ODM?
: да, мы можем. Мы изготовитель, все продукты принимаем OEM /ODM. мы можем подписать соглашение о доверии.
10. Q: Могу я иметь образец?
: Он зависит от которых продуктов, для переходника, амортизатор, гибкий провод, отрезок провода, мы может обеспечить sammple для вас бесплатно. Но перевозка отплаченная вашей стороной.
Для больших продуктов значения, мы не можем предложить его бесплатно, обязанность образца и будет возвращена перевозка отплаченная во-первых, после того как вы сделали заказ заказ, обязанность образца.
11. Q: Как могу я приказать?
: 1. отправьте почту в нас или отправьте дознание. позвольте нам знать имя продуктов, детальные спецификации, количество. Обеспечьте ваш для того чтобы получить адрес если вам нужно мы понимать перевозку для вас.
2. После того как мы знаем ваши требования, предложит нашу самую лучшую цену для вас, с временем выполнения. Цена согласно вашему количеству.
3. Когда вы признаваете цитату, мы сделаем Profoma выставлять счет с нашим банковским счетом.
4. Мы аранжируем продукцию для вас после того как мы денежное поступление.
5. Прежде чем мы доставка подтвердим для того чтобы получать информацию с вами снова .and отправит отслеживая номер в вас после доставки.
6. Мы попробуем наше самое лучшее для того чтобы соотвествовать ваши для долгосрочного сотрудничества.
12. Q: Что ваше условие оплаты?
: T/T, западное соединение, PayPal, MoneyGram сразу. Для большого количества, может депозит 50% заранее, баланс 50% оплаченный перед доставкой.
