12 24 волокна MPO OM4 привязывают мультимодные стренги с курткой LSZH

12 24 стренги кабеля волокон МПО ОМ4 многорежимные с курткой ЛСЗХ

12 24 Волокна Многомодовые жилы OM3 Полярность A Пленум Волоконный кабель om4

Описаниеоптоволоконный кабель ом4

MPO-MPO-OS2-24B представляет собой кабель MPO-MPO Female, OS2, одномодовый, 24 волокна, кабель типа B длиной от 1 до 50 метров.В этом кабеле MPO-MPO используется одномодовое волокно 9/125 микрон с диаметром оболочки кабеля 3 мм.Материал оболочки кабеля доступен в двух вариантах: малодымный безгалогенный (LSZH) или оптический непроводящий пленум (OFNP).Оболочка кабеля LSZH обеспечивает пониженное дымообразование и отсутствие дымообразования, а кабели OFNP обладают огнестойкостью и низким дымообразованием.OFNP является оптоволоконным кабелем с наивысшей огнестойкостью, и никакие другие типы кабелей не могут использоваться в качестве заменителей.Кабель MPO-MPO поддерживает длину волны 1310 нм и 1610 нм, а его затухание на длине волны 1310 нм составляет 0,35 дБ/км, а на длине волны 1610 нм — 0,22 дБ/км, что обеспечивает наилучшие характеристики на больших расстояниях.Кабель MPO-MPO гарантирует наилучшие вносимые потери стандартного класса, которые ниже 0,7 дБ.Диапазон рабочих температур составляет от -20°C до +70°C, что подходит для широкого диапазона условий эксплуатации.MPO-MPO-OS2-24B Кабель MPO-MPO изготавливается с перекрестной конфигурацией типа B для поддержки приемопередатчика к приемопередатчику или приемопередатчика к коммутационной панели высокоскоростных приложений 100G Data Center.

Соединительный кабель MPO-MPO-OS2-24B сертифицирован CE/RoHS и соответствует стандартам безопасности продукции.Кабель MPO-MPO полностью соответствует спецификациям ISO/IEC-61754, EN 50399 и EN 50575.Следовательно, соответствие вышеперечисленным стандартам гарантирует совместимость кабеля МПО-МПО с другим оборудованием производителя (кабелями, кассетами, адаптерами).А также гарантирует, что оболочка кабеля полностью соответствует своим свойствам материала.

Основные моменты
Тип: Магистральный кабель оптического волокна

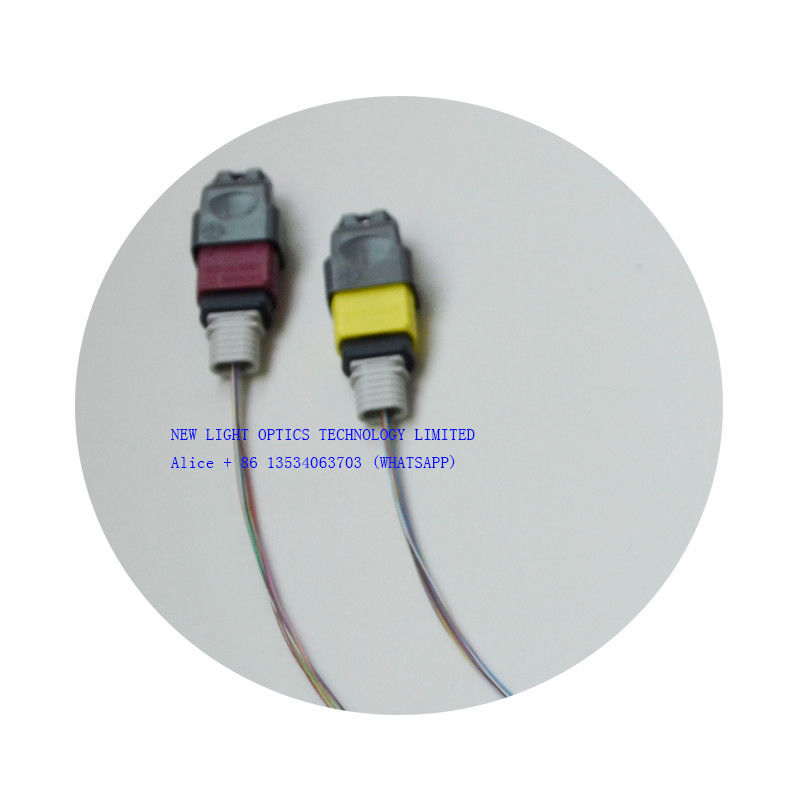

Соединитель: Женщина МПО к женщине МПО
Количество волокон: 12 24
Полярность: Тип B
Тип волокна: Одномодовое волокно OS2 9/125um (SMF)
Тип куртки: LSZH |ОФНП
Длина волны: 1310 |1610 нм
Рабочая температура: от -20°C до +70°C
Цвет: желтый
Длина кабеля: от 1 м до 50 м

Доступны три типа полярности:

Тип-A (прямой)
Тип-B (крест, перевернутый)
Type-C (перекрестная пара, ролловер)

Функции

• Завершение на заводе обеспечивает постоянное качество, высокую производительность и сокращает время установки.
• 100% тестирование на низкие вносимые потери и высокие обратные потери

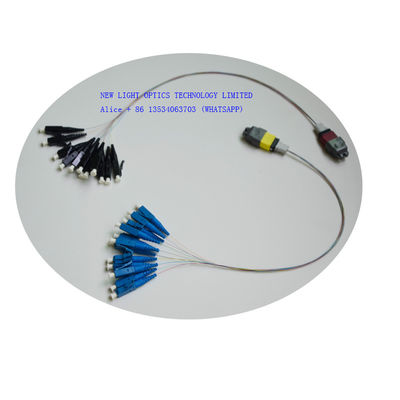

• Гнездо MPO к 4 дуплексным жгутам LC
• Подходит для применения MPO
• Волокно OM4 (OM3) 50/125 мкм
• Полярность типа B, используемая для оптического межсоединения 40G QSFP eSR4 и 10GBASE-SR.
• Оптимизированная производительность — доступна по запросу в элитном разъеме MTP и дискретном разъеме премиум-класса.
• Соответствует IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE и RoHS.
• Куртка LSZH по умолчанию

Волоконно-оптический соединительный кабель MPO соответствует стандартам IEC-61754-7 и TIA-604-5 (FOCIS-5).Его можно широко использовать для

Обзор кабеля MPO MTP

Кабели жгута New Light factory MTP/MPO и магистральные кабели MTP/MPO представляют собой два распространенных типа волоконно-оптических кабелей MTP/MPO.Они отличаются друг от друга в таких аспектах, как функция и применение.

Выберите свою полярность

Тип A — прямой: прямая полярность обычно используется для подключения патч-панелей.Они подключены в зеркальной конфигурации, переходя от контакта 1 на одном конце разъема к контакту 1 на противоположном конце и т. д.

Тип B — Rollover: полярность Rollover используется в основном для подключения к коммутаторам и трансиверам в приложениях 40Gb.При перевернутой полярности с 12 жилами кабель подключается от контакта 1 на одном конце разъема к контакту 12 на противоположном конце.Затем от 2 до 11 и так далее.

Тип C - перевернутый: полярность с перевернутым паром является наиболее часто используемым типом полярности для этого кабеля и обычно используется в приложениях от кассеты к кассете.Контакт 1 на одном конце подключается к контакту 2 на противоположном конце, 2 на 1, 3 на 4, 4 на 3 и так далее.Это параметр полярности по умолчанию, но вы можете выбрать желаемую полярность в раскрывающемся меню выше.

Особенности кабеля MPO MTP

Технические параметры кабеля MPO MTP

Три метода полярности: тип A, тип B и тип C используются для обеспечения правильного двунаправленного распределения.

Упаковка

Мы упакуем его в полипропиленовый пакет и картонную коробку снаружи.для того, чтобы защитить товар не поврежден при доставке.

FQA

1. Вопрос:Вы производитель?

О: да, мы являемся производителем в Шэньчжэне, Китай.

2. Вопрос:Какой у вас минимальный заказ?

О: минимальный объем заказа может быть 1 шт., но мы не предлагаем заказывать 1 шт., потому что стоимость будет выше, поэтому цена будет выше вашего бюджета.

3. Вопрос:Сколько стоит ?

О: цена зависит от вашего количества.После того, как вы сообщите нам свое количество, мы предложим вам лучшую цену.Большое количество получит очень конкурентоспособную цену.

4. Вопрос:Можете ли вы указать цену FOB?

О: да, мы можем, но из-за небольшого размера и веса большинство из них доставляются по воздуху, DHL, TNT, UPC, FEDEX и т. д.Так что это трудно сделать по цене FOB.Лучший способ - сообщить нам ваши подробные спецификации и количество, мы предложим фрахт с ценой продукции для вашей справки.

У нас очень конкурентоспособная цена логиста.Если у вас большое количество и есть десятки картонных коробок, мы можем определить доставку по морю для вашей справки.

Цена EXW или цена CFR будет лучше.Вы можете связаться с нами для получения дополнительных решений, если вам нужно.

5. Вопрос:Как ваше качество?

A: Наше производство соответствует стандарту IEC, европейскому стандарту производства, почти закрытому цеху без пыли.Импортное производственное оборудование и оборудование для контроля качества.Особенно оборудование MTP Daisi.

Все продукты проходят 100% тестирование перед доставкой.

6. Вопрос:Каково ваше время выполнения?

О: у нас есть три завода в Китае.Одна фабрика по производству оптоволоконного кабеля, две фабрики по производству патч-кордов, ПЛК, ODF, адаптеров, аттенюаторов и т. д.

Для оптоволоконного патч-корда время выполнения может составлять 2-3 рабочих дня для 5000 шт.Обычные продукты у нас есть в наличии.Мы можем справиться со срочным заказом для вас.Больше информации, вы можете связаться с нами.

7. Вопрос:Какова ваша гарантия?

О: на патч-корд у нас есть 2 года гарантии с момента доставки, но мы несем ответственность только за неискусственные повреждения.В случае искусственного повреждения мы можем отремонтировать его для вас бесплатно, но фрахт будет оплачен вашей стороной.

8. Вопрос:Какая у вас упаковка?

О: мы используем международный экспортный пакет.прилагается упаковка различных продуктов для справки.Мы также можем напечатать ваш логотип на упаковке

9. Вопрос:Можете ли вы сделать OEM/ODM?

О: да, мы можем.Мы являемся производителем, все продукты принимаются OEM/ODM.мы можем подписать соглашение о конфиденциальности.

10. Вопрос:Могу ли я получить образец?

О: это зависит от того, какие продукты, для адаптера, аттенюатора, патч-корда, косички, мы можем предоставить вам образец бесплатно.Но фрахт погашается на вашей стороне.

Для продуктов большой стоимости мы не можем предложить их бесплатно, стоимость образца и фрахт возмещаются в первую очередь, после того, как вы разместили заказ, стоимость образца будет возвращена.

11. Вопрос:Как я могу заказать?

О: 1. отправьте нам письмо или отправьте запрос.дайте нам знать название продукции, подробные спецификации, количество.Укажите свой адрес получения, если вам нужно, чтобы мы выяснили стоимость доставки для вас.

2. После того, как мы узнаем ваши требования, предложим вам лучшую цену с указанием времени выполнения заказа.Цена в зависимости от вашего количества.

3. Когда вы примете предложение, мы выставим счет-фактуру Profoma на наш банковский счет.

4. Мы организуем производство для вас после получения оплаты.

5. Перед доставкой мы подтвердим получение информации с вами еще раз. И отправим вам номер отслеживания после доставки.

6. Мы сделаем все возможное, чтобы удовлетворить ваши требования для долгосрочного сотрудничества.

12. Вопрос:Какой у вас срок оплаты?

A: T/T, Western Union, Paypal, MoneyGram сразу. Для большой суммы можно внести 50% предоплату, 50% остаток оплатили перед доставкой.
