3M LC-LC одномодный волоконно-оптический патч-шнур диаметром 3,0 мм и низкой потерей вставки

Наименование марки:	NewLight
МОК:	1~100000
Цена:	0.1~100
Подробная информация об упаковке:	ПК 1 в пакет
Условия оплаты:	T/T, Western Union, , PayPal

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO ,ROSH

Имя:

Оптоволоконный патч-корд LC-LC

Диаметр:

3,0 мм

модель:

SingleMode

Разъем:

LC-LC

Цвет:

Синий

Длина:

3 метра

Поставка способности:

1000000

Выделить:

LC-LC одномодовый патч-корд

Одномодовый LC патч-корд

3-метровый LC UPC патч-корд

Описание продукта

3M LC-LC одномодовый патч-корд для оптоволокна (LC/UPC к LC/UPC, 9/125 мкм, 3,0 мм, симплекс)

3-метровый одномодовый симплексный патч-корд LC/UPC к LC/UPC на оптоволокне 9/125 мкм G.652D с оболочкой из ПВХ диаметром 3,0 мм синего цвета. Заводская заделка LC-коннекторов с керамической вставкой 1,25 мм, полировка UPC (0°), 100% проверка торцевой поверхности и тестирование на вносимые потери поштучно.

Обзор продукта

Этот одномодовый патч-корд 3M LC-LC использует одно волокно 9/125 мкм G.652D в тонкой оболочке 3,0 мм, поэтому он занимает примерно половину пространства для прокладки по сравнению с сборками SC или дуплексными шнурами — практичный выбор для высокоплотных ODF, патч-панелей и прокладки от стойки к стойке, а также для портов трансиверов SFP, SFP+ и GBIC 1G/10G на длинах волн 1310/1550 нм. Каждый шнур собирается, полируется и тестируется на нашем заводе в Шэньчжэне и поставляется с протоколом тестирования на вносимые потери / возвратные потери поштучно по запросу.

Фото продукта

Реальный продукт — одномодовый симплексный патч-корд 3M LC-LC, коннекторы LC/UPC, синяя оболочка из ПВХ 3,0 мм

Специфические особенности LC-LC

Керамическая вставка 1,25 мм LC/UPC на обоих концах— половина площади коннектора по сравнению с SC, удвоение плотности портов на линейных картах, ODF и патч-панелях
Одномодовый 9/125 мкм G.652D (OS2)— 1310/1550 нм, охватывает каналы 1G/10G до 10 км и 40G/100G по параллельным дуплексным парам
Симплексная конструкция— одно волокно, одна оболочка 3,0 мм: правильный выбор для однонаправленных (только передача) линий и для построения дуплексных пар из двух шнуров
Вносимые потери ≤0,3 дБ (типично 0,15 дБ)— каждый шнур измеряется индивидуально, а не выборочно из партии
Полировка купола UPC 0°, возвратные потери ≥50 дБ— стабильность на каналах WDM и обратного пути CATV
≥1000 циклов сопряжения— керамическая вставка из циркония и прецизионно обработанный корпус LC поддерживают дрейф IL в пределах ±0,1 дБ
Оболочка из ПВХ 3,0 мм с малым радиусом изгиба, синяя— цветовая кодировка для одномодового UPC и легкая трассировка в плотных кабельных менеджерах

Технические характеристики

Параметр	Спецификация
Тип продукта	Одномодовый симплексный оптоволоконный патч-корд LC/UPC – LC/UPC
Коннектор A / Коннектор B	LC/UPC / LC/UPC (керамическая вставка из циркония 1,25 мм, синий корпус)
Тип волокна	Одномодовое 9/125 мкм G.652D (OS2)
Количество волокон / Конструкция	1 волокно – Симплекс
Длина волны	1310 / 1550 нм
Наружный диаметр оболочки / Материал / Цвет	3,0 мм / ПВХ / Синий
Длина	Стандартная 3 м (доступны по заказу от 0,5 м до 50 м)
Вносимые потери	≤0,3 дБ (типично 0,15 дБ)
Возвратные потери	≥50 дБ (UPC)
Повторяемость / Взаимозаменяемость	≤0,1 дБ / ≤0,2 дБ
Долговечность	≥1000 циклов сопряжения
Рабочая температура	-40°C до +85°C
Температура хранения	-45°C до +85°C
Полярность	Прямая (A-A), одно волокно
Соответствие стандартам	ISO 9001 / CE / RoHS; методы испытаний IEC 61300-3-4 / 3-6

Проверка торцевой поверхности и данные испытаний

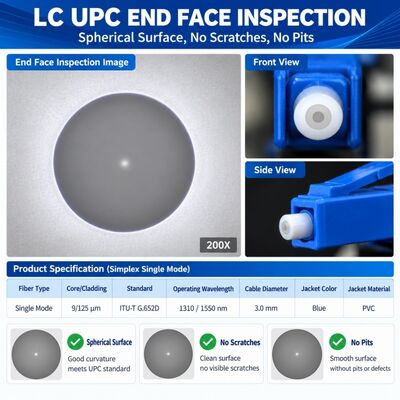

Каждый феррул LC/UPC на этом шнуре проходит проверку торцевой поверхности под микроскопом перед упаковкой — купол должен быть свободен от царапин, вмятин и загрязнений, а коннектор отклоняется и повторно полируется при обнаружении любого дефекта. Затем измеряются вносимые потери и возвратные потери на готовой сборке, по одному шнуру за раз, и измеренные значения записываются на этикетке испытаний шнура.

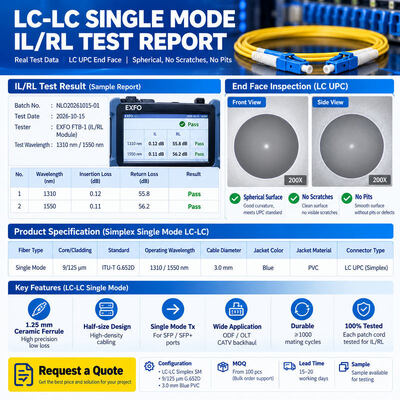

Слева: запись проверки торцевой поверхности LC/UPC | Справа: отчет об испытаниях IL / RL для этого одномодового патч-корда 3M LC-LC

Измеренные значения IL / RL в приведенном выше отчете являются фактическими показателями протестированной партии и соответствуют спецификации данной страницы (IL ≤0,3 дБ, RL ≥50 дБ). Копия отчета об испытаниях партии прилагается к товару; протокол испытаний поштучно может быть предоставлен по запросу.

Где используется этот шнур

Порты трансиверов SFP, SFP+ и GBIC 1G/10G в коммутаторах и маршрутизаторах
Высокоплотные ODF, патч-панели и кросс-соединения от стойки к стойке в центральных офисах и центрах обработки данных
Доступ FTTH / FTTB / FTTX и телекоммуникационные аппаратные (OLT к ODF)
Линии CATV головной станции и обратного пути (прямой путь 1310 нм / обратный путь 1550 нм)
Магистральные сети LAN, кампусная кабельная система и лабораторные измерительные приборы

Упаковка и доставка

1 шт. в полиэтиленовом пакете, индивидуальная этикетка с данными испытаний на шнур; минимальный объем заказа 1 шт., срок выполнения 7 рабочих дней для стандартных длин; доступны по заказу длина, полировка (UPC/APC), оболочка (PVC/LSZH) и цвет OEM.

Запросить коммерческое предложение

Сообщите нам вашу точную конфигурацию, и мы предоставим цену, срок выполнения и данные испытаний в течение 12 рабочих часов.

Длина (0,5 м – 50 м) и количество
Полировка: LC/UPC или LC/APC | Оболочка: ПВХ или LSZH | Цвет
Порт назначения / торговый термин (EXW, FOB Шэньчжэнь, CIF)
Нужен ли вам прилагаемый протокол испытаний на вносимые потери поштучно

Используйте кнопку запроса на этой странице, чтобы отправить ваши требования — образцы доступны для оценки.
