Хорошая цена. онлайн

Подробная информация о продукции

Домой > продукты >
волоконно-оптический трансивер
>
10 Гбит/с SFP+ двунаправленный оптический приемопередатчик с разъемом LC для одномодовых приложений на 40 км
Все категории

оптических шнуров волокна

гибкий провод mtp mpo

кабель мтп мпо

Модуль кассеты МПО

Волоконно-оптический патч-панель

Волоконно-оптические Пигтейл

Коробка прекращения FTTH

волоконно-оптических разъемов

Быстрый Ассамблеи разъем

волоконно-оптического адаптера

Волоконно-оптический аттенюатор

Loopback оптического волокна

Кабели оптического волокна

Волоконно оптические инструменты

волоконно-оптический трансивер

Волоконно-оптический разветвитель

вдм оптического волокна

Волоконно-оптические закрытие соединения

Медные пластыри

Rj45 панель патча

Соединитель локальных сетей RJ45

Волоконно-оптические дроны

Выключатель и розетка
Свяжитесь с нами
Mrs. Alice
sales03@newlightfiber.com
0086-13534063703
WeChat 86 13534063703
Свяжитесь сейчас

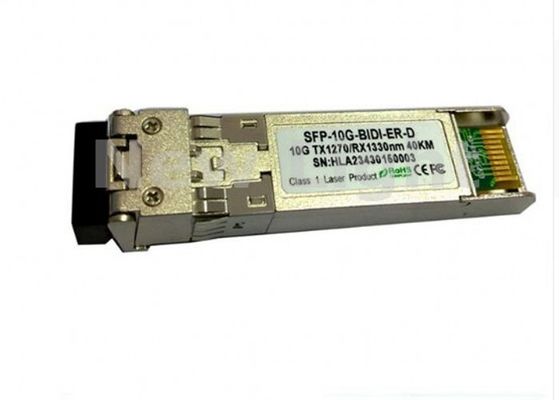

10 Гбит/с SFP+ двунаправленный оптический приемопередатчик с разъемом LC для одномодовых приложений на 40 км
  • Имя

10 Гбит/с SFP+ двунаправленный оптический приемопередатчик с разъемом LC для одномодовых приложений на 40 км

Наименование марки: New Light
МОК: 1
цена: 3.5~20
Подробная информация об упаковке: экспортная упаковка
Условия оплаты: Т/Т, западное соединение, МонейГрам
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Китай
Сертификация:
CE
Имя:
Приемопередатчик SFP BIDI
Расстояние:
40 км
Режим:
Одиночный режим
Скорость передачи данных:
10 г
Длина волны:
1270/1330NM
Тип разъема:
ЛК
Поставка способности:
1000000
Выделить:

Приемопередатчик локальных сетей гигабита

,

приемопередатчик волокна одиночного режима

Описание продукта
двунаправленный приемопередатчик 40км оптоволоконного приемопередатчика 10Гб/с/СФП+ с разъемом ЛК
Соответствующий RoHS двунаправленный трансивер SFP+ 10 Гбит/с, одномодовый диапазон 40 км с разъемом LC
Абсолютные максимальные рейтинги
Параметр Символ Мин. Макс. Единица Примечание
Напряжение питания Вкк -0,5 4.0 В
Температура хранения -40 85 °С
Относительная влажность 85 %
Напряжение, превышающее максимальные абсолютные значения, может привести к необратимому повреждению модуля.
Ключевые особенности
  • Поддерживает скорость передачи данных от 9,95 Гбит/с до 10,3 Гбит/с.
  • Симплексный разъем LC, двунаправленный оптический трансивер SFP+
  • Цифровая диагностика, совместимая с SFF-8472
  • Горячее подключение
  • Лазерный передатчик DFB 1: 1270 нм, приемник 1330 нм
  • 2: лазерный передатчик DFB 1330 нм, приемник 1270 нм
  • До 40 км на SMF 9/125 мкм
  • Совместимость с SFP+ MSA SFF-8431
  • Температура рабочего корпуса: от 0 до 70 °C
Приложения
  • 10GBASE-ER со скоростью 10,3125 Гбит/с
  • 10GBASE-EW со скоростью 9,953 Гбит/с
  • Другие оптические каналы связи
Общие эксплуатационные характеристики
Параметр Символ Мин. Введите Макс. Единица Примечание
Скорость передачи данных Ethernet 10.3125 Гбит/с
оптоволоконный канал 10.518
Напряжение питания Вкк 3.13 3.3 3,47 В
Ток питания Icc5 мА
Ток питания Icc3 400 мА
Рабочая температура корпуса Тс 0 70 °С
Электрические входные/выходные характеристики
Передатчик
Параметр Символ Мин. Введите Макс. Единица Примечание
Диф. колебание входного напряжения 120 820 мВпп 1
Tx Отключить вход Х VIH 2.0 Вкк+0,3 В
Tx Отключить вход Л ВИЛ 0 0,8 В
Выход ошибки передачи Х ВОХ 2.0 Вкк+0,3 В 2
Выход ошибки передачи Л ОБЪЕМ 0 0,8 В
Входной диф. Импеданс Зин 100 Ом
Получатель
Параметр Символ Мин. Введите Макс. Единица Примечание
Диф. размах выходного напряжения 340 650 800 мВпп 3
Выход Rx LOS Х ВОХ 2.0 Вкк+0,3 В 2
Выход Rx LOS Л ОБЪЕМ 0 0,8 В
Примечание 1) TD+/- имеют внутреннюю связь по переменному току с дифференциальной нагрузкой 100 Ом внутри модуля.
Примечание 2) Tx Fault и Rx LOS — это выходы с открытым коллектором, которые следует подтянуть с помощью резисторов от 4,7 до 10 кОм на главной плате. Поднимите напряжение между 2,0 В и Vcc+0,3 В.
Примечание 3) Выходы RD+/- имеют внутреннюю связь по переменному току и должны быть оконцеваны сопротивлением 100 Ом (дифференциал) на SERDES пользователя.
Оптические характеристики
Передатчик
Параметр Символ Мин. Введите Макс. Единица Примечание
Рабочая длина волны 1260 1270 1280 нм
Рабочая длина волны 1320 13:30 1340 нм
Средняя выходная мощность (включено) По 0 4 дБм 1
Коэффициент вымирания скорая помощь 5 дБ 1
Среднеквадратическая ширина спектра Δλ 1 нм
Время нарастания/падения (20%~80%) Тр/Тф 50 пс 2
Амплитуда оптической модуляции ОМА -6,2 дБм
Штраф за дисперсию 1 дБ
Выходной оптический глаз Соответствует IEEE 0802.3ae.
Получатель
Параметр Символ Мин. Введите Макс. Единица Примечание
Рабочая длина волны 1320 13:30 1340 нм
Рабочая длина волны 1260 1270 1280 нм
Чувствительность Псен -15 дБм 3
Мин. перегрузка Пимакс 0,5 дБм
ЛОС Утверждение Па -30 дБм
Отменить утверждение LOS ПД -16 дБм
ЛОС Гистерезис ПД-Па 0,5 4 дБ
Примечание 1) Измерено при скорости 10,3125 бит/с с использованием тестовой таблицы PRBS 231–1 NRZ.
Примечание 2) 20%~80%
Примечание 3) В худшем случае ER измерено на скорости 10,3125 Гбит/с с тестовой таблицей PRBS 231 – 1 NRZ для BER < 1x10-12.
Определения и функции контактов
Приколоть Символ Имя/Описание
1ВЕТ [1]Земля передатчика
2Tx_FAULT [2]Неисправность передатчика
3Тх_DIS [3]Отключить передатчик. Выход лазера отключен на высоком уровне или открыт
4ПДД [2]2-проводная линия передачи данных последовательного интерфейса
5СКЛ [2]2-проводная линия синхронизации последовательного интерфейса
6МОД_АБС [4]Модуль отсутствует. Заземлено внутри модуля
7РС0 [5]Выбор тарифа 0
8RX_LOS [2]Индикация потери сигнала. Логический 0 указывает на нормальную работу.
9РС1 [5]Выберите тариф 1
10ВЕЕР [1]Земля приемника
11ВЕЕР [1]Земля приемника
12РД-Выход инвертированных данных приемника. Связь по переменному току
13РД+Выход данных приемника. Связь по переменному току
14ВЕЕР [1]Земля приемника
15VCCRИсточник питания приемника
16ВКТКИсточник питания передатчика
17ВЕТ [1]Земля передатчика
18ТД+Вход ДАННЫХ передатчика. Связь по переменному току
19ТД-Инвертированный вход данных передатчика. Связь по переменному току
20ВЕТ [1]Земля передатчика
10 Гбит/с SFP+ двунаправленный оптический приемопередатчик с разъемом LC для одномодовых приложений на 40 км 0
Тэги:

приемопередатчик волокна одиночного режима

Приемопередатчик локальных сетей гигабита

приемопередатчик sfp оптически
